第6章机械波

本章提要如果在空间某处发生的振动，以有限的速度向四周传播，则这种传播着的振动称为波．机械振动在连续介质内的传播叫作机械波;电磁振荡在真空或介质中的传播叫作电磁波;近代物理学指出，微观粒子以至任何物体都具有波动性，这种波叫作物质波．不同性质的波动虽然机制各不相同，但它们在空间的传播规律却具有共性．本章以机械波为例，讨论波动运动规律．

6.1.1 机械波产生的条件

将石子投入平静的水池中，投石处的水质元会发生振动，振动向四周水面传播而泛起的涟漪即为水面波。音叉振动时，会引起周围空气的振动，此振动在空气中传播，叫作声波。可见，机械波的产生必须具备两个条件：①有做机械振动的物体，谓之波源；②有连续的介质（从宏观来看，气体、液体、固体均可视作连续体）。如果波动中使介质各部分振动的回复力是弹性力，则称为弹性波．例如，声波即为弹性波．机械波不一定都是弹性波，如水面波就不是弹性波．水面波中的回复力是水质元所受的重力和表面张力的合力，重力和表面张力都不是弹性力．下面只讨论弹性波．

6.1.2 横波和纵波

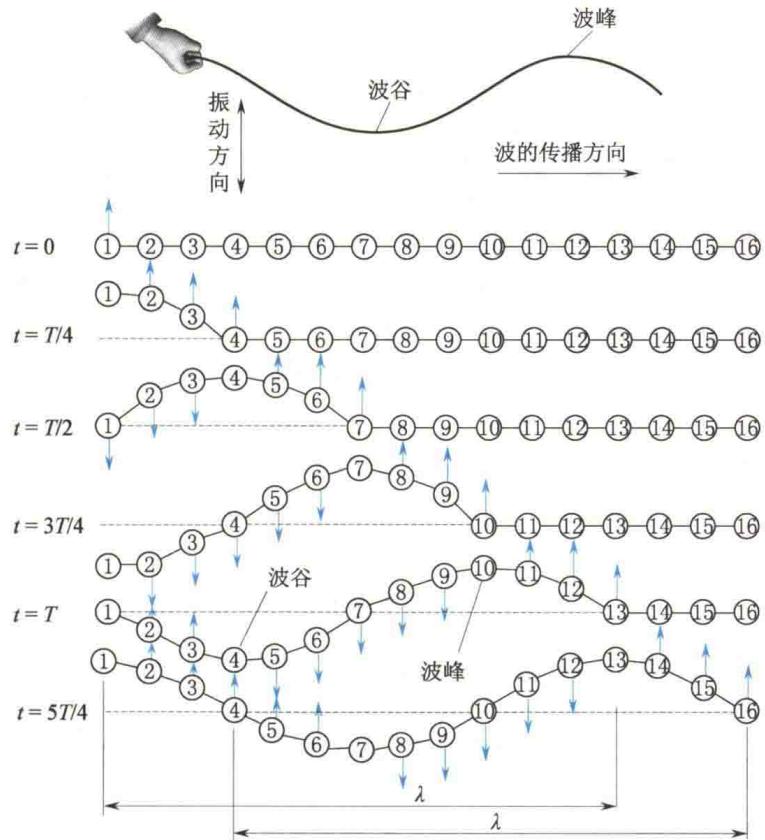

按振动方向与波传播方向之间的关系可将波分为横波与纵波．振动方向与传播方向垂直的波叫作横波，振动方向与传播方向平行的波称为纵波．图 6.1．由图 6.1可知， t=T/4时，质点1的初始振动状态传到了质点4;t=T/2时，质点1的初始振动状态传到了质点7……t=T时，质点1完成了自己的一次全振动，其初始振动状态传到了质点13.此时，质点1至质点13之间各点偏离各自平衡位置的矢端曲线就构成了一个完整的波形．在以后的过程中，每经过一个周期，就向右传出一个完整波形．可见，沿着波的传播方向向前看去，前面各质点的振动相位都依次落后于波源的振动相位．图 6.1中画出了不同时刻各质点的振动状态．设波源的振动周期为 $T$ ．由图6.1可知， t=T/4时，质点1的初始振动状态传到了质点4;t=T/2时，质点1的初始振动状态传到了质点7……t=T时，质点1完成了自己的一次全振动，其初始振动状态传到了质点13.此时，质点1至质点13之间各点偏离各自平衡位置的矢端曲线就构成了一个完整的波形．在以后的过程中，每经过一个周期，就向右传出一个完整波形．可见，沿着波的传播方向向前看去，前面各质点的振动相位都依次落后于波源的振动相位．

横波的振动方向与传播方向垂直．说明当横波在介质中传播时，介质中层与层之间将发生相对位移，即产生切变．只有固体能承受切变，因此横波只能在固体中传播．图 6.2 是纵波在一根弹簧中传播的示意图．在纵波中，质点的振动方向与波的传播方向平行，因此在介质中就形成稠密和稀疏的区域，故又称为疏密波．纵波可引起介质产生容变．固体、液体、气体都能承受容变，因此纵波能在所有物质中传播．纵波传播的其他规律与横波相同．

液面上因有表面张力，故能承受切变．所以液面波是纵波与横波的合成波．此时，组成液体的微元在自己的平衡位置附近做椭圆运动．综上所述，机械波向外传播的是波源(及各质点)的振动状态和能量．

6.1.3 波线和波面

为了形象地描述波在空间中的传播，本节介绍如下几个概念．波传播到的空间称为波场．在波场中，代表波的传播方向的射线，称为波射线，简称波线．波场中同一时刻振动相位相同的点的轨迹，称为波面．某一时刻波源最初的振动状态传到的波面叫作波前，即最前方的波面．因此，任意时刻只有一个波前，而波面可有任意多个，如图 6.3 所示．
( $a$ ) 平面波
( $b$ 图 6.3 波线和波面按波面的形状，波可分为平面波、球面波和柱面波等．在各向同性介质中，波线与波面恒垂直．
图6.3 波线和波面按波面的形状，波可分为平面波、球面波和柱面波等．在各向同性介质中，波线与波面恒垂直．

6.1.4 简谐波

一般来说，波动中各质点的振动是复杂的．最简单而又最基本的波动是简谐波，即波源及介质中各质点的振动都是简谐振动．这种情况只能发生在各向同性、均匀、无限大、无吸收的连续弹性介质中．以下所提到的介质都是这种理想化的介质．由于任何复杂的波都可以看成由若干个简谐波叠加而成，因此研究简谐波具有特别重要的意义．

*6.1.5 物体的弹性形变

固体、液体和气体在受到外力作用时，不仅运动状态会发生变化，而且其形状和体积也会发生改变，这种改变称为形变。如果外力不超过一定限度，在外力撤去后，物体的形状和体积能完全恢复原状，这种形变称为弹性形变。这个外力限度称为弹性限度。形变有以下几种基本形式。 (1) 长变如图 6.4 所示，在一棒的两端沿轴向作用两个大小相等、方向相反的外力 $F$ 时，其长度发生变化，由 $l$ 变为 $l + \Delta l$ ，伸长量 $\Delta l$ 的正负 (伸长或压缩) 由外力方向决定， $\frac{\Delta l}{l}$ 表示棒长的相对改变，称为应变或胁变．设棒的横截面积为 $S$ ，则 $\frac{F}{S}$ 称为应力或

胁强．胡克定律指出，在弹性限度内，应力与应变成正比，即

\frac {F}{S} = E \frac {\Delta l}{l}\tag{6.1}

式中，比例系数 $E$ 只与材料的性质有关，称为杨氏模量，其定义为

E = \frac {F / S}{\Delta l / l}\tag{6.2}

(2) 切变如图 6.5 所示，在一块材料的两个相对面上各施加一个与平面平行、大小相等而方向相反的外力 $F$ 时，块状材料将发生图中所示的形变，即相对面发生相对滑移，称为切变．设施力的平面面积为 $S$ ，则 $\frac{F}{S}$ 称为切变的应力或胁强，两个施力的相对面相互错开的角度 $\varphi = \arctan \frac{\Delta d}{b}$ 称为切变的应变或胁变．根据胡克定律，在弹性限度内，切变的应力和应变成正比，即

\frac {F}{S} = G \varphi\tag{6.3}

式中，比例系数 $G$ 只与材料的性质有关，称为剪切模量。其定义式如下：

G = \frac {F / S}{\varphi}\tag{6.4}

（3）容变当物体（固体、液体或气体）周围受到的压力改变时，其体积也会发生改变，这种形变称为容变。如图 6.6所示，物体受到的压强由 $p$ 变为 $p + \Delta p$ ，物体的体积由 $V$ 变为 $V + \Delta V$ ，显然， $\Delta V$ 与 $\Delta p$ 的符号恒相反。 $\frac{\Delta V}{V}$ 表示体积的相对变化，称为容变的应变。实验表明，在弹性限度内，压强的改变量与容变的应变的大小成正比，即

\Delta p = - B \frac {\Delta V}{V}\tag{6.5}

式中，比例系数 $B$ 只与材料的性质有关，称为体积模量。其定义式为

B = - \frac {\Delta p}{\Delta V / V}\tag{6.6}

6.1.6 描述波动的几个物理量

1. 波速

波动是振动状态（即相位）的传播，振动状态在单位时间内传播的距离叫作波速，因此波速又称相速度，用 $u$ 表示。对于机械波，波速通常由介质的性质决定。可以证明，对于简谐波，在固体中传播的横波和纵波的波速分别由式(6.7)、式(6.8)确定，即

u _ {\perp} = \sqrt {\frac {G}{\rho}}\tag{6.7}

u _ {/ /} = \sqrt {\frac {E}{\rho}}\tag{6.8}

式中， $G$ 和 $E$ 分别是介质的剪切模量和杨氏模量， $\rho$ 为介质的密度．对于同一固体介质，一般有 $E > G$ ，所以 $u_{\parallel} > u_{\perp}$ ．顺便指出，只有纵波在均匀细长棒中传播时，式(6.8)才准确成立，在非细长棒中，纵向长变过程中引起的横向形变不能忽略．因此，容变不能简化成长变，式(6.8）只能近似成立．在弦中传播的横波波速为

u _ {\perp} = \sqrt {\frac {T}{\mu}}\tag{6.9}

式中， $T$ 是弦中张力， $\mu$ 为弦的线密度．在液体或气体中只能传递纵波，其波速为

u _ {/ /} = \sqrt {\frac {B}{\rho}}\tag{6.10}

式中， $B$ 为介质的体积模量。对于理想气体，若把波的传播过程视为绝热过程，则由分子动理论及热力学方程可导出理想气体中的声速公式，即

u = \sqrt {\frac {\gamma p}{\rho}} = \sqrt {\frac {\gamma R T}{M _ {\mathrm{mol}}}}\tag{6.11}

式中， $\gamma$ 为气体的摩尔热容比， $p$ 为气体的压强， $\rho$ 为气体的密度， $T$ 是气体的热力学温度， $R$ 是普适气体常量， $M_{mol}$ 是气体的摩尔质量．应该注意，机械波的波速是相对于介质的传播速度．若观察者相对于介质静止，则测出的波速就是波在介质中的传播速度;若观察者相对于介质运动，则应根据速度合成的法则计算出机械波相对于观察者的传播速度．也就是说，当观察者相对于介质有不同的运动时，可观测到不同的波速．此结论不适用于电磁波．顺便指出，波速与介质中质点的振动速度是两个不同的概念，请读者加以区分．

2. 波动周期和频率

波动过程也具有时间上的周期性．波动周期是指一个完整波形通过介质中某固定点所需的时间，用 $T$ 表示．周期的倒数叫作频率，波动频率即为单位时间内通过介质中某固定点完整波的数目，用 $\nu$ 表示．由于波源每完成一次全振动，就有一个完整的波形发送出去，故当波源相对于介质静止时，波动周期即为波源的振动周期，波动频率即为波源的振动频率．波动周期 $T$ 与频率 $\nu$ 之间亦有

T = \frac {2 \pi}{\omega} = \frac {1}{\nu}\tag{6.12}

3. 波长

如前所述，同一时刻，沿波线上各质点的振动相位是依次落后的，则同一波线上相邻的相位差为 $2\pi$ 的两质点之间的距离叫作波长，用 $\lambda$ 表示．波源做一次全振动，波传播的距离就等于一个波长，如图 6.1所示，因此波长反映了波的空间周期性．显然，波长与波速、周期和频率的关系为

\lambda = u T = \frac {u}{\nu}\tag{6.13}

此式不仅适用于机械波，也适用于电磁波。由于机械波的波速仅由介质的力学性质决定，因此，不同频率的波在同一介质中传播时都具有相同的波速，而同一频率的波在不同介质中传播时其波长不同．
