第11章 习题（解答题）

解答题

习题 11.3.1

一半径 $r=10\mathrm{cm}$ 的圆形回路放在 $B=0.8\mathrm{T}$ 的均匀磁场中. 回路平面与 $B$ 垂直. 当回路半径以恒定变化率 $\frac{\mathrm{d}r}{\mathrm{d}t}=80cm/s$ 收缩时, 求回路中感应电动势的大小.

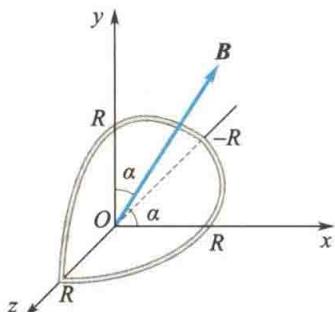

习题 11.3.2

一对互相垂直的相同的半圆形导线构成回路, 半径 $R=5\mathrm{cm}$ , 如题11.3.2图所示. 均匀磁场的磁感应强度大小 $B=80\times 10^{-3}\mathrm{T},B$ 的方向与两个半圆的公共直径 (在 $z$ 轴上) 垂直, 且与两个半圆构成相等的夹角 $\alpha$ . 当磁感应强度在 $5\mathrm{ms}$ 内均匀降为零时, 求回路中的感应电动势的大小及方向.

习题 11.3.3

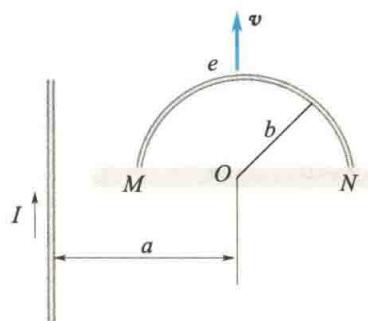

如题 11.3.3 图所示, 在载有电流 $I$ 的长直导线附近放一半圆环导体 MeN, 使其与长直导线共面, 且两端点 $M$、$N$ 的连线与长直导线垂直. 半圆环导体的半径为 $b$, 环心 $O$ 与导线相距 $a$. 设半圆环导体以速度 $v$ 平行于导线平移. 求半圆环导体内感应电动势的大小和方向及 $M$、$N$ 两端的电势差 $U_M-U_N$ .
题11.3.2图
题11.3.3图

习题 11.3.4

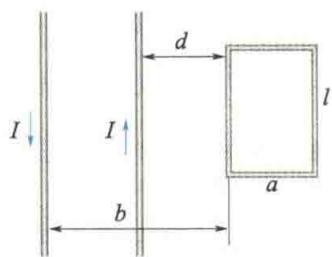

如题 11.3.4 图所示, 在两平行的无限长直载流导线的平面内有一矩形线圈, 两导线中的电流的方向相反、大小相等, 且电流以 $\frac{dI}{dt}$ 的变化率增大, 求: (1) 任意时刻线圈内所通过的磁通量； (2) 线圈中的感应电动势.

习题 11.3.5

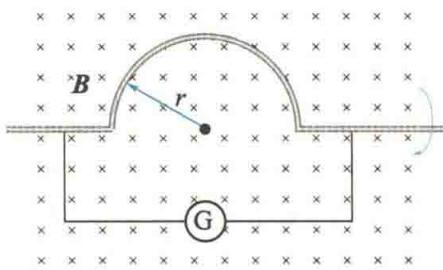

如题 11.3.5 图所示, 将一根硬导线弯成一个半径为 $r$ 的半圆. 令此半圆形导线在磁场中以频率 $f$ 绕此半圆的直径旋转. 整个电路的电阻为 $R$. 求感应电流的最大值.
题11.3.4图
题11.3.5图

习题 11.3.6

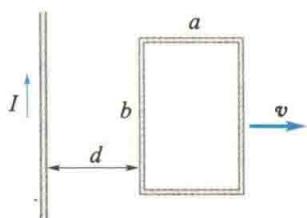

如题 11.3.6 图所示, 长直导线中通有电流 I = 5 A, 在其右方放一矩形线圈, 两者共面. 线圈长 b = 0.06 m, 宽 a = 0.04 m, 线圈以速率 v = 0.03 m/s 垂直于导线平移远离. 求 d = 0.05 m 时线圈中感应电动势的大小和方向.

习题 11.3.7

长度为 $l$ 的金属杆 $ab$ 以速率 $v$ 在导电轨道 $ad,cb$ 上平行移动。已知导轨处于均匀磁场 $B$ 中， $B$ 的方向与回路的法线成 $60^{\circ }$ 角（见题11.3.7图）， $B$ 的大小为 $B=kt$ （ $k$ 为正常数）。设 $t=0$ 时杆位于 $cd$ 处，求任意时刻 $t$ 回路中感应电动势的大小和方向。
题11.3.6图
题11.3.7图

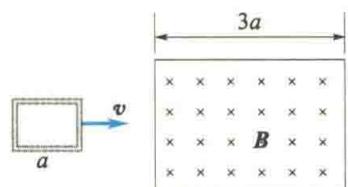

习题 11.3.8

一矩形导线框以恒定的速度$v$向右穿过一均匀磁场区，$B$的方向如题11.3.8图所示.取逆时针方向为电流正方向，画出线框中电流与时间的关系（设导线框刚进入磁场区时t=0）.

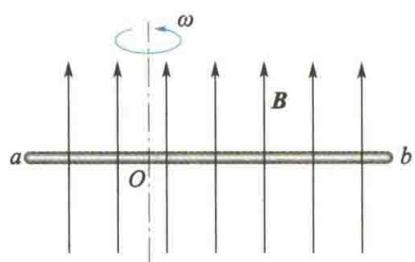

习题 11.3.9

导线 ab 的长为 $l$，绕通过 $O$ 点的垂直轴以角速度 $\omega$ 转动. $aO=\frac{l}{3}$ ，磁感应强度 $B$ 平行于转轴，如题 11.3.9 图所示. (1) 求 $a$、$b$ 两端的电势差； (2) a、$b$ 两端哪一点的电势高？
题11.3.8图
题11.3.9图

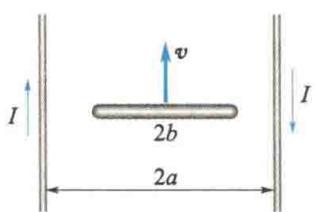

习题 11.3.10

如题 11.3.10 图所示, 长度为 $2b$ 的金属杆位于两无限长直导线所在平面的正中间, 并以速度 $v$ 平行于两直导线运动. 两直导线中分别通有大小相等、方向相反的电流 $I$ , 两直导线相距 $2a$ . 试求 金属杆两端的电势差及其方向.

习题 11.3.11

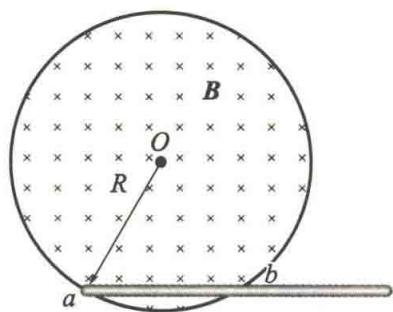

磁感应强度为 $B$ 的均匀磁场充满一半径为 $R$ 的圆柱形空间，一金属杆放在题 11.3.11 图中位置，杆长为 2R，其中一半位于磁场内，另一半在磁场外。当 $\frac{dB}{dt}>0$ 时，求杆两端的感应电动势的大小和方向。
题11.3.10图
题11.3.11图

习题 11.3.12

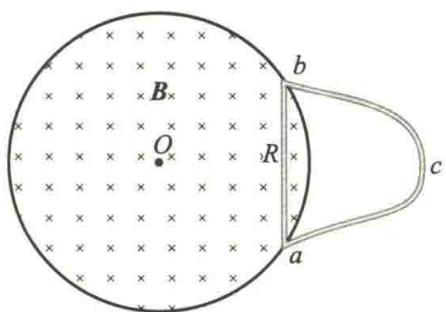

半径为 $R$ 的直螺线管中有 $\frac{\mathrm{d}B}{\mathrm{d}t}>0$ 的磁场，一任意闭合导线 $abca$ 的一部分在螺线管内绷直成 $ab$ 弦， $a,b$ 两点与螺线管绝缘，如题11.3.12图所示。设 $ab=R$ ，试求闭合导线中的感应电动势。

习题 11.3.13

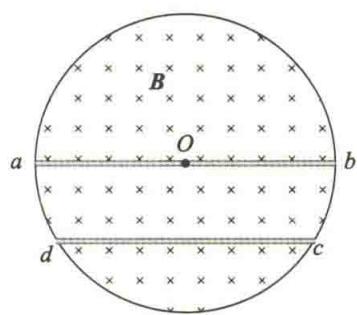

如题11.3.13图所示，在垂直于直螺线管轴线的平面上放置导体 $ab$ 于直径位置，另一导体 $cd$ 在一弦上，导体均与螺线管绝缘。当螺线管接通电源的一瞬间，管内磁场的方向如题11.3.13图所示。试求： (1) a、$b$ 两端的电势差； (2) c、$d$ 两点电势高低的情况.
题11.3.12图
题11.3.13图

习题 11.3.14

一无限长的直导线和一正方形的线圈按题11.3.14图所示放置(导线与线圈接触处绝缘).求线圈与导线间的互感系数.

习题 11.3.15

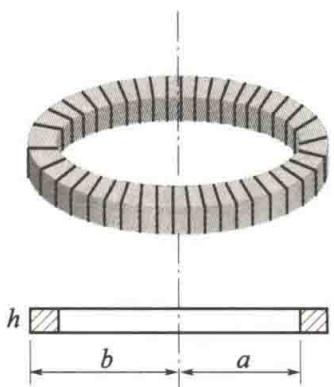

一横截面为矩形的螺绕环如题11.3.15图所示，共有 $N$ 匝. (1) 求此螺绕环的自感系数； (2) 若导线内通有电流 $I$, 环内磁能为多少?
题11.3.14图
题11.3.15图

习题 11.3.16

一无限长圆柱形直导线,其横截面各处的电流密度相等,总电流为 $I$. 求导线内部单位长度上所储存的磁能.

习题 11.3.17

圆柱形电容器内、外导体横截面的半径分别为 $R_1$ 和 $R_2(R_1<R_2)$ ，中间充满介电常量为 $\epsilon$ 的电介质.当两极板间的电压随时间的变化率为 $\frac{\mathrm{d}U}{\mathrm{d}t}=k(k$ 为常数）时，求介质内距圆柱轴线 $r$ 处的位移电流密度.

习题 11.3.18

试证: 平行板电容器的位移电流可写成 $I_D=C\frac{dU}{dt}$ . 式中, $C$ 为电容器的电容, $U$ 是电容器两极板的电势差. 如果不是平行板电容器, 以上关系还适用吗?

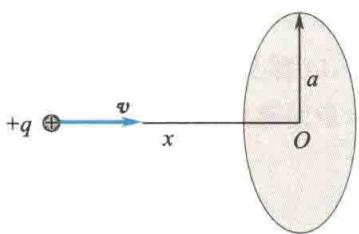

习题 11.3.19

如题 11.3.19 图所示, 电荷 +q 以速度 $v$ 向 $O$ 点运动, +q 到 $O$ 点的距离为 $x$, 在 $O$ 点处作半径为 $a$ 的圆平面, 圆平面与 $v$ 垂直. 求通过此圆平面的位移电流.

习题 11.3.20

如题 11.3.20 图所示, 设平行板电容器内各点的交变电场强度大小 $E=720\sin 10^5\pi tV/m$ , 规定向右为正方向. 试求: (2) 电容器内距中心连线 $r=10^{-2}m$ 的一点 $P$ 处，当 $t=0s$ 和 $t=\frac{1}{2}\times 10^{-5}s$ 时磁场强度的大小及方向（不考虑传导电流产生的磁场）.
题11.3.19图
题11.3.20图
