3.6 计算机仿真例题 · 《电子电路基础（第2版）》

仿真例题一:场效应管转移特性及输出特性仿真。

调用仿真软件中 $N$ 沟道 MOS 管的模型并修改参数，令: 本征导电因子 $k_{p}=40\mu A/V^{2}$ ，开

启电压 $V_{th}=2V$ ，沟道宽长比 W/L=40，沟道长度调制因子 $\lambda=0.005$ 。仿真电路如图 3.6.1 所示。

场效应管的转移特性曲线定义为 $V_{DS}$ 是某定值时 $I_{D}$ 与 $V_{GS}$ 的关系曲线。令 $V_{DS} = 10V, V_{GS}$ 从 1V 到 5V 变化，可得到图 3.6.2( $a$ ) 所示的转移特性曲线。

输出特性曲线是 $V_{GS}$ 固定时 $I_{D}$ 与 $V_{DS}$ 的关系曲线（族）。

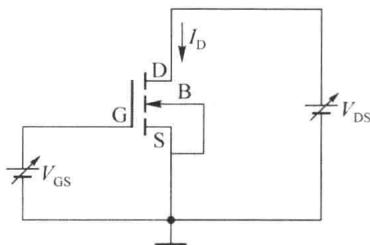

特性仿真电路

图 3.6.2( $b$ ) 所示的输出特性曲线是分别令 $V_{GS}=2.4V$ 、3V、3.5V、4V、4.5V、5V，并使 $V_{DS}$ 从 0V 到 15V 变化获得。

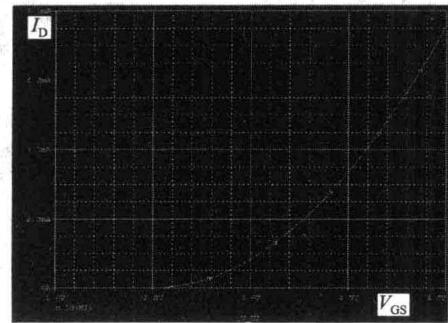

( $a$ ) 转移特性曲线

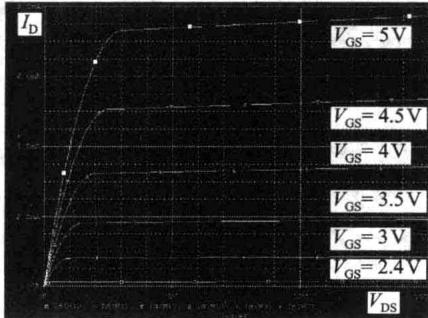

( $b$ ) 输出特性曲线

从转移特性仿真图中可知，开启电压近似为 $V_{th}=2V$ 。从输出特性曲线可以看出，当 $V_{GS}=5V$ 时，可变电阻区与饱和区（恒流区）的分界点对应的 $V_{DS}$ 约为 3V；当 $V_{GS}=4V$ 时，可变电阻区与饱和区（恒流区）的分界点对应的 $V_{DS}$ 约为 2V；当 $V_{GS}=3V$ 时，可变电阻区与饱和区（恒流区）的分界点对应的 $V_{DS}$ 约为 1V。由于设定沟道长度调制因子 $\lambda=0.005$ ，曲线略有上翘。分析时若改变 $\lambda$ 大小，曲线的上翘程度将随之改变。

仿真例题二:晶体管与场效应管差分放大电路的传输特性比较。

仿真中调用库中晶体管 Q2N2222 模型，修改参数 $\beta=100$ ，其他参数不变。场效应管模型使用仿真例题一中的参数。仿真参考电路如图 3.6.3 所示。电路中设 $V_{DD}=V_{CC}=V_{SS}=V_{EE}=30V, I_{SS}=I_{EE}=2mA, R_{C}=R_{D}=10k\Omega, R_{L}=100k\Omega$ 。

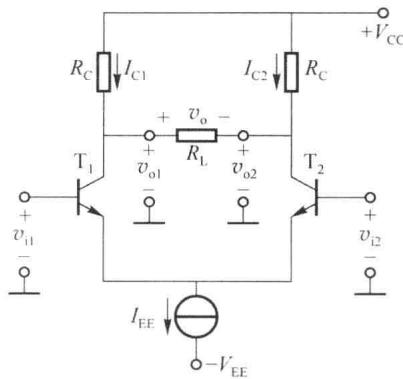

( $a$ ) 晶体管差分放大电路

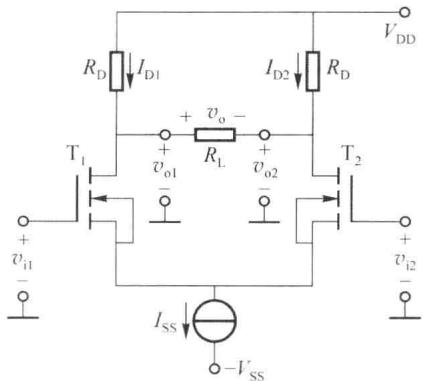

( $b$ ) 场效应管差分放大电路

图 3.6.3 晶体管及场效应管差分放大电路

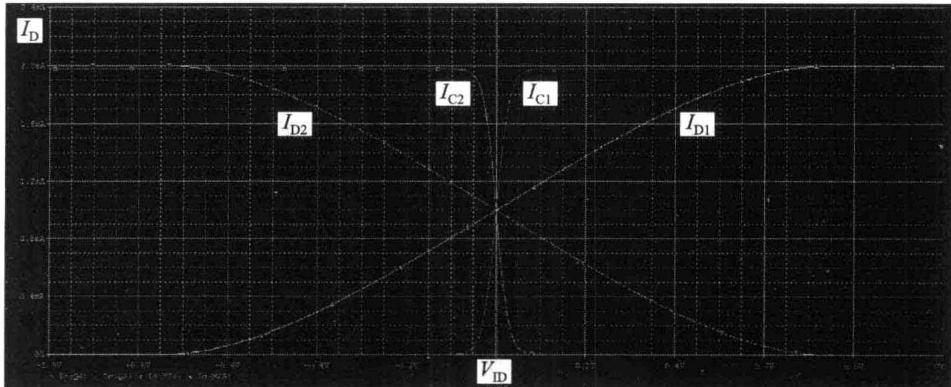

通过仿真得到的两个差分放大电路的传输特性曲线如图 6.3.4所示。从传输特性曲线可以看出，晶体管的输入线性区域较小，当 $|V_{ID}|<25\ mV$ 时，非线性不是很明显。通过图 3.6.4也可知，晶体管差分放大电路的增益比场效应管差分放大电路的增益大得多。 $|V_{ID}|<400\ mV$ 时，非线性不是很明显。通过图3.6.4也可知，晶体管差分放大电路的增益比场效应管差分放大电路的增益大得多。
