第9章习题 · 《数字电路与逻辑设计（第2版）》

习题

习题 9-1

设某 8 位 DAC 输出电压范围为 0～10 V, 当输入数字量为 $(10111010)_{2}$ 和 $(01011001)_{2}$ 时，输出模拟量各为多少伏?

习题 9-2

已知某 DAC 电路满刻度输出电压为 10 V, 要求能分辨的最小模拟电压为 4.9 mV, 试问其输入数字量的位数 $n$ 至少是多少?

习题 9-3

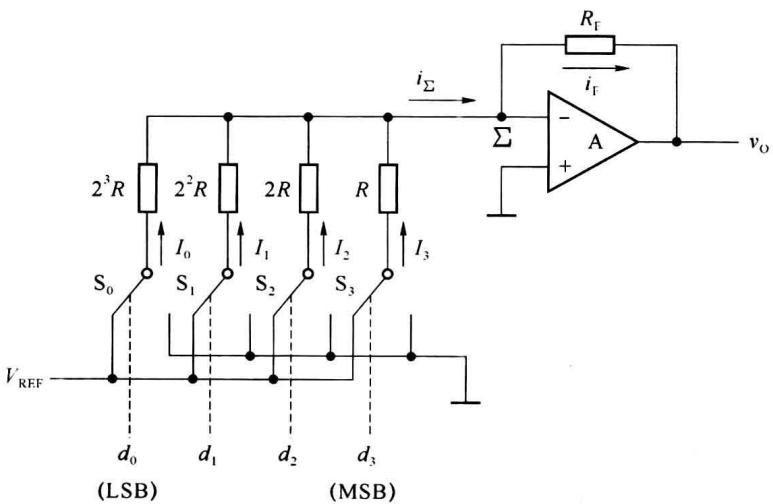

在题图 9.1 所示的权电阻网络 DAC 中，若取 $R_{F}=R/2, V_{REF}=5\ V$ ，试求当输入数字量为 $(0100)_{2}$ 时输出电压的大小。

题图 9.1

习题 9-4

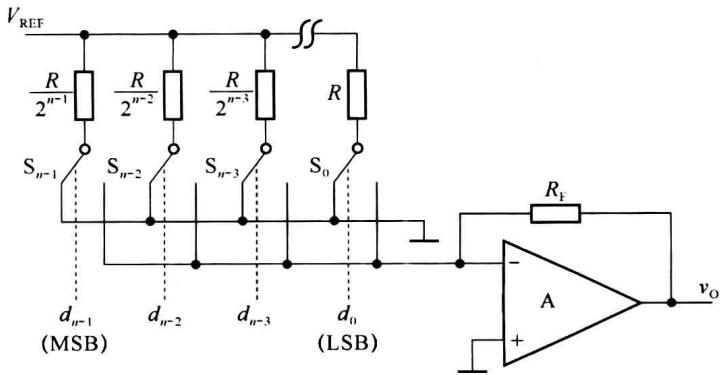

某 $n$ 位权电阻网络 DAC 如题图 9.2 所示。

(1) 试推导输出电压 $v_{0}$ 与输入数字量 $d_{n-1}\cdots d_{1}d_{0}$ 的关系。

(2) 若 $n=8, V_{REF}=-10\ V, R_{F}=R/20$ ，当输入数码为 $(26)_{16}$ 时，试求输出电压 $v_{0}$ 的值。

题图 9.2

习题 9-5

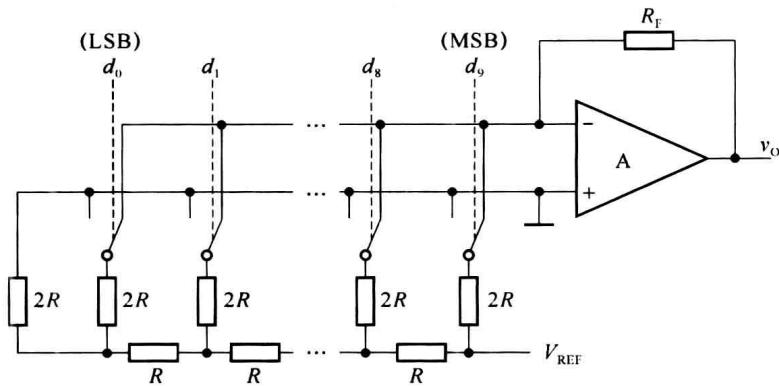

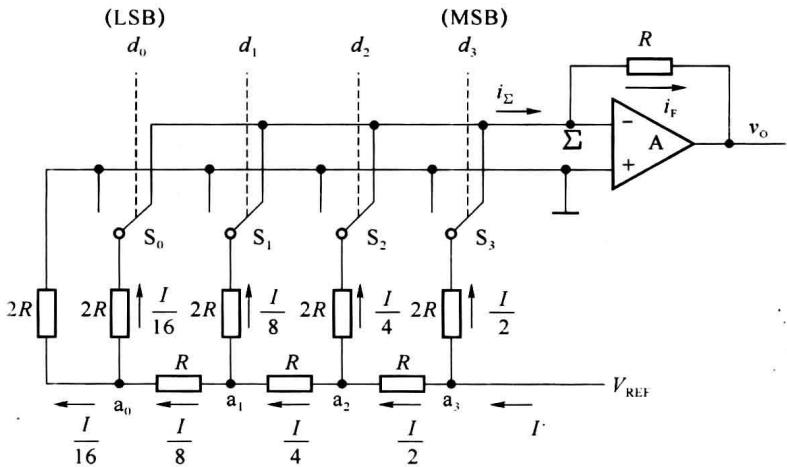

某6位 $T$ 型电阻网络DAC电路题图 9.3所示，当 $R_{\mathrm{F}} = 3R, V_{\mathrm{REF}} = 6.3 \mathrm{~V}$ 时，试求：（1）输入数字量 $S = (100000)_2$ 时的输出模拟电压值。

(2) 若输入数字量 $S$ 不变，各位模拟开关接通时均产生 0.1 V 残余电压，则输出模拟电压有何变化?

题图 9.3

习题 9-6

在题图 9.4 给出的 4 位倒 $T$ 形电阻网络 DAC 中，设 $V_{REF}=5\ V, R_{F}=R=10\ k\Omega$ ，试求当输入二进制数码分别为 0101、0110、1101 时，输出电压 $v_{0}$ 的大小。

题图 9.4

习题 9-7

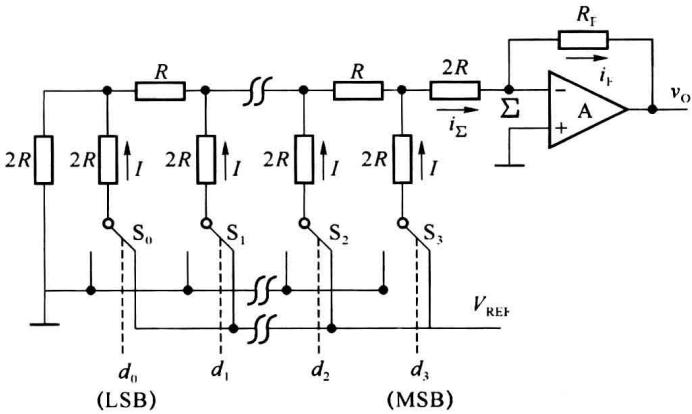

题图 9.5 所示的电路为 10 位倒 $T$ 型电阻网络 DAC, 当 $R = R_{F}$ 时，试求:

(1) 输出电压 $v_{0}$ 的取值范围?

(2) 若输入数字量为 $(200)_{16}$ 时输出电压 $v_{0}=5\ V$ ，参考电压 $V_{REF}$ 应如何取值？

题图 9.5

习题 9-8

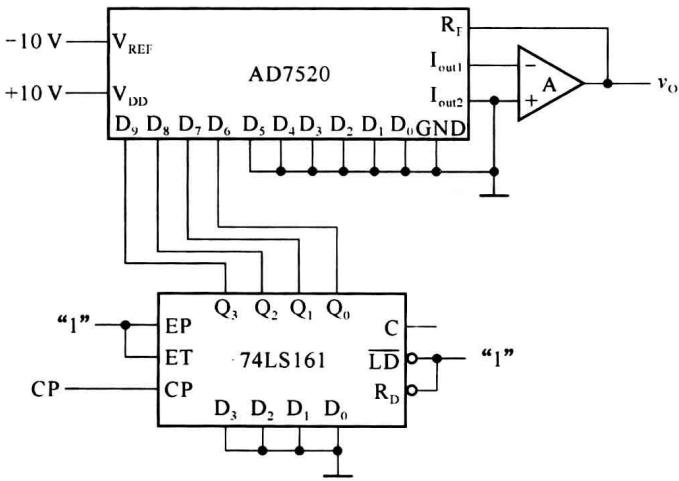

题图 9.6 所示的电路是由 10 位 D/A 转换器 AD7520 和同步十六进制计数器 74LS161 组成的波形发生器电路。已知 AD7520 的 $V_{REF} = -10 \, V$ ，试画出输出电压 $v_{0}$ 的波形，并标出波形图上各点电压的幅值。

题图 9.6

习题 9-9

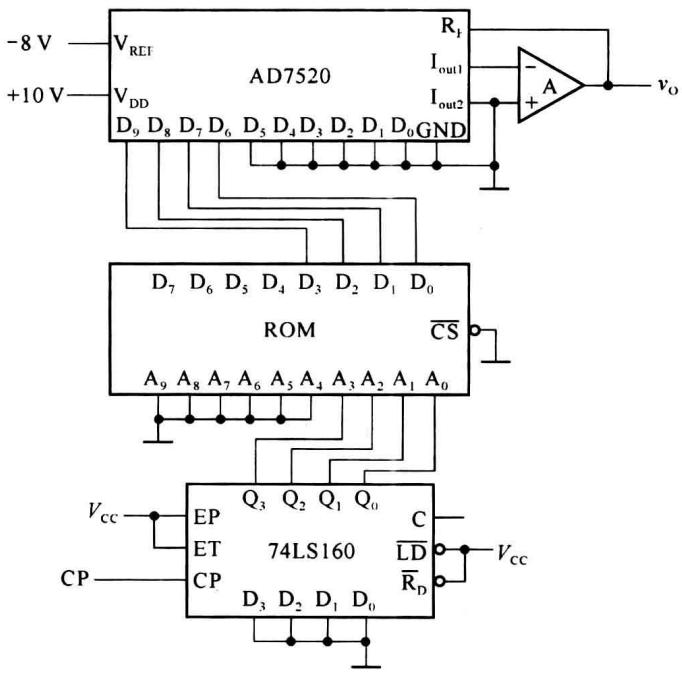

在题图 9.7 所示的电路中， AD7520 为 10 位 D/A 转换器， 74LS160 为同步十进制计数器。ROM 存储的数据如题表 9.1 所示，其中高 6 位地址 $A_{9} \sim A_{4}$ 始终为 0, 在表中没有列出。ROM 的输出数据只用了低 4 位，作为 AD7520 的输入。试分析电路的功能，并画出输出电压 $v_{0}$ 的波形图。

题表 9.1 ROM 中的数据

$A_3$	$A_2$	$A_1$	$A_0$	$D_3$	$D_2$	$D_1$	$D_0$
0	0	0	0	0	0	0	0
0	0	0	1	0	0	0	1
0	0	1	0	0	0	1	0
0	0	1	1	0	0	1	1
0	1	0	0	0	1	0	0
0	1	0	1	0	1	0	1
0	1	1	0	0	1	1	0
0	1	1	1	0	1	1	1
1	0	0	0	1	0	0	0
1	0	0	1	0	1	1	1
1	0	1	0	0	1	1	0
1	0	1	1	0	1	0	1
1	1	0	0	0	1	0	0
1	1	0	1	0	0	1	1
1	1	1	0	0	0	1	0
1	1	1	1	0	0	0	1

题图 9.7

习题 9-10

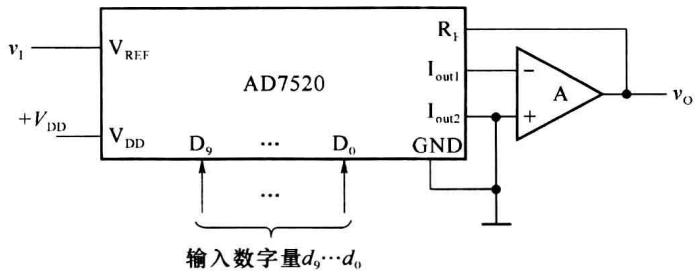

题图 9.8 所示电路是用 AD7520 和运算放大器 $A$ 构成的可编程增益放大电路，它的电压增益 $A_{v}=v_{0}/v_{1}$ 由输入数字量 $d_{9}\sim d_{0}$ 来设定，试推导 $A_{v}$ 的表达式，并说明 $A_{v}$ 的取值范围。

题图 9.8

习题 9-11

实现模数转换一般要经过哪几个过程？按工作原理的不同来分类，A/D转换器可分为哪几类？

习题 9-12

若 ADC(包括取样-保持电路)输入模拟电压信号的最高变化频率为 10 kHz, 试说明取样频率的下限是多少? 完成一次 A/D 转换所用时间的上限是多少?

习题 9-13

什么是量化误差？它是怎样产生的？

习题 9-14

在题图 9.9 所示的并行比较 A/D 转换电路中，若输入电压 $v_{1}$ 为负电压，试问电路能否正常进行 A/D 转换? 为什么? 如不能正常工作，需要如何改进电路?

题图 9.9

习题 9-15

在题图 9.9 所示的并行 A/D 转换器中，若 $V_{REF}=10\ V, v_{1}=9\ V$ ，试求输出数字

量 $d_{2}d_{1}d_{0}$ 的值。

习题 9-16

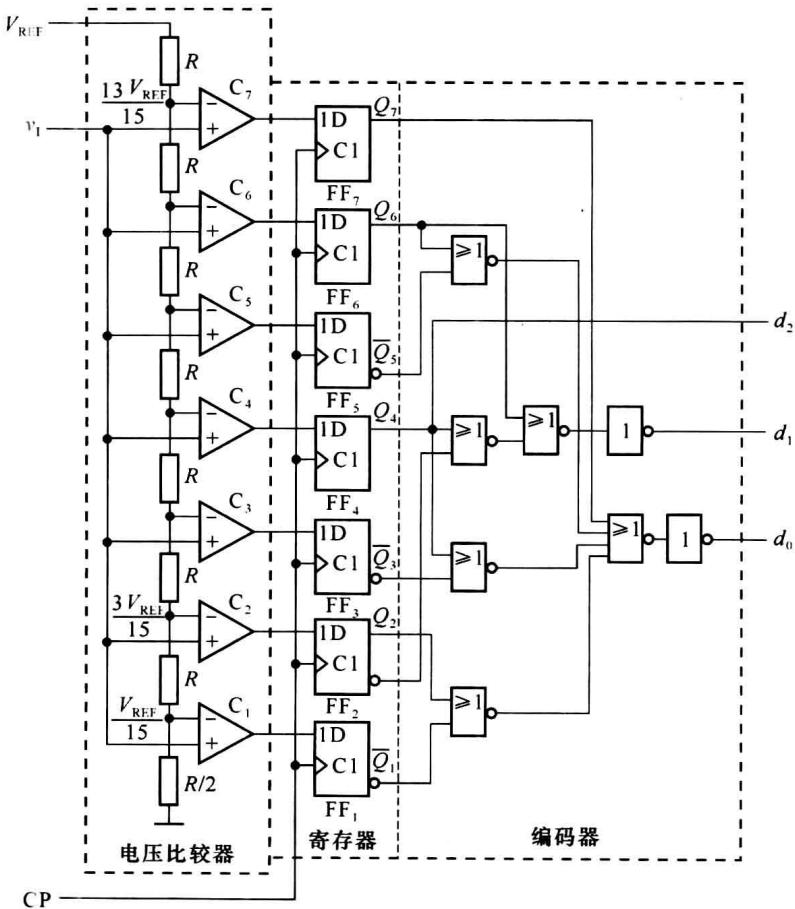

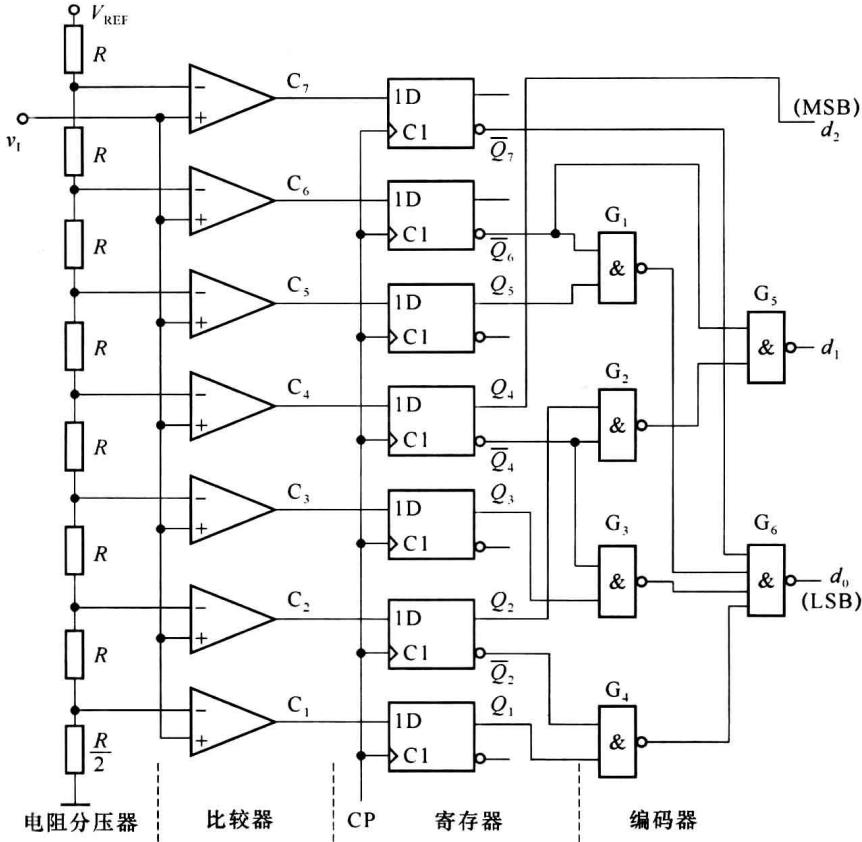

题图 9.10 所示的电路为并行比较型 ADC，由电阻分压器、比较器、寄存器和编码器组成，采用四舍五入量化方式，试分析电路的工作原理。假设参考电压 $V_{REF} = 7.5 \, V$ ，输入模拟电压 $v_{I}$ 在 $0 \sim 7.5 \, V$ 之间，当 $v_{I} = 4.87 \, V$ 时，其输出数字量为多少？

题图 9.10

习题 9-17

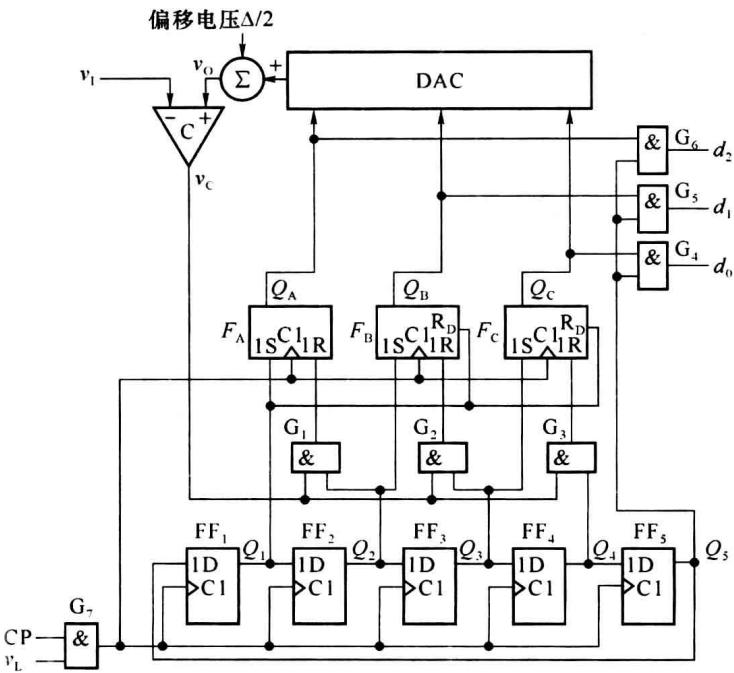

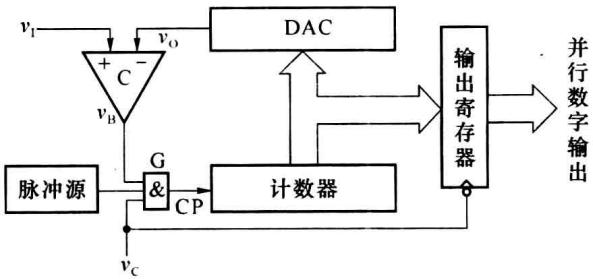

某计数型 ADC 的原理图如题图 9.11 所示，其中 $C$ 为电压比较器，当 $v_{\mathrm{I}} \geqslant v_{\mathrm{O}}'$ 时， $v_{\mathrm{C}} = 0$ ，试分析其工作原理。

题图 9.11

习题 9-18

在题图 9.12 所示的计数型 ADC 中，若输出的数字量为 10 位二进制数，时钟信号频率为 1 MHz, 完成一次转换的最长时间是多少? 如果要求转换时间不大于 $100 \mu s$ ，时钟信号频率应选多少?

题图 9.12

习题 9-19

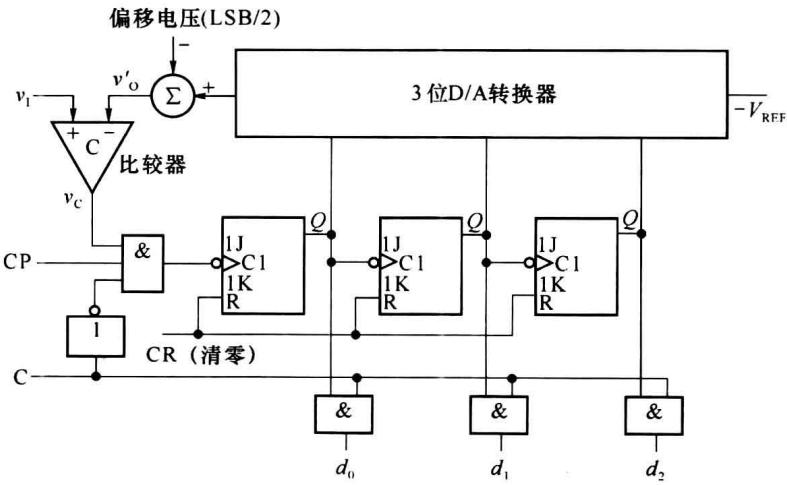

题图 9.13 所示的电路为 3 位逐次渐近型 ADC 原理图，如果将 ADC 的输出扩展至 10 位，时钟信号频率为 1 MHz, 试计算完成一次转换操作所需要的时间。

题图 9.13
