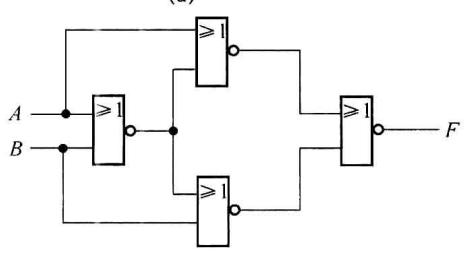

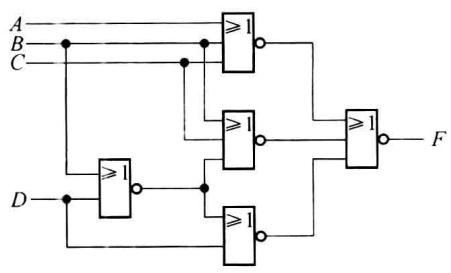

试分析题图 3.1 所示逻辑电路的功能。
(a)
(c)
(b)
(d)
(e)
题图 3.1

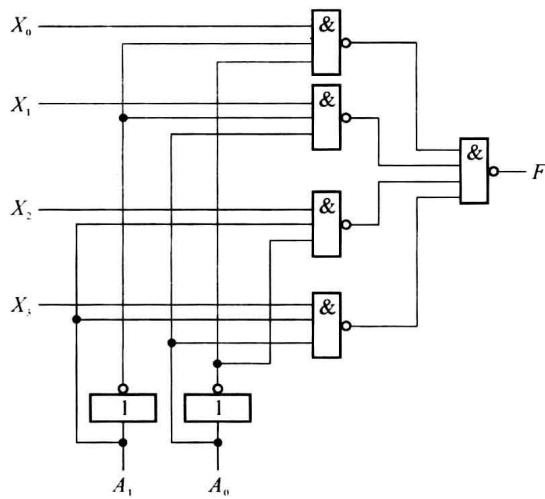

试分析哪些输入码型可使题图 3.2逻辑图中输出 F 为1。
题图 3.2

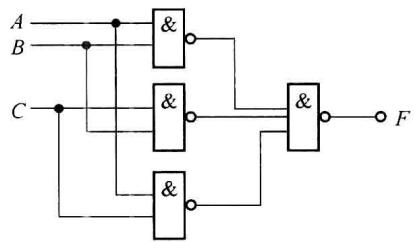

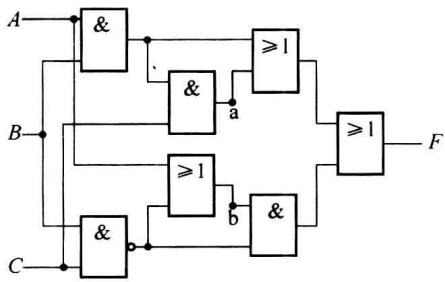

题图 3.3 中，如果 a 点有接地故障(即 a 点为 0), 同时 b 点有接高电位的故障，试问对电路的输出有无影响?
题图 3.3

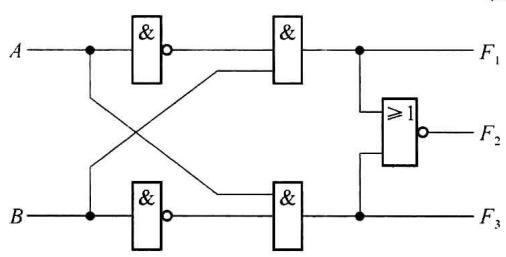

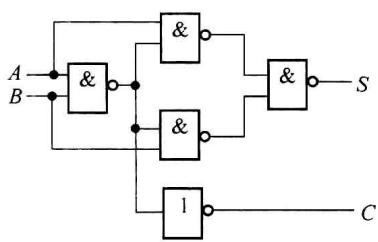

试分析题图 3.4 所示各逻辑电路，作出真值表，并说明其逻辑功能。
题图 3.4

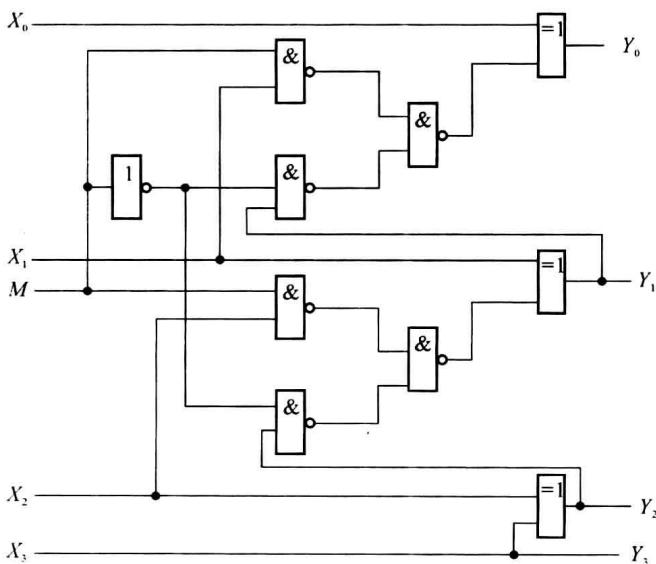

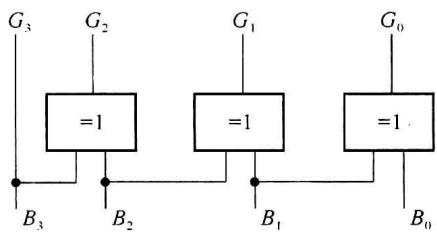

已知题图 3.5 是一个受 M 控制的 4 位二进制码和格雷码的相互转换。当 M=1 时，完成自然二进制码至格雷码转换；当 M=0 时，完成相反的转换，试说明之。
题图 3.5

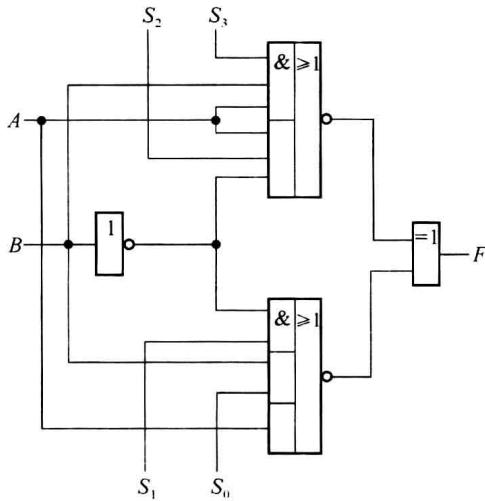

分析题图 3.6 所示多功能逻辑运算电路。图中 S₃ 、 S₂ 、 S₁ 、 S₀ 为控制输入端，列出真值表，说明 F 与 A、B 的关系。
题图 3.6
在输入既有原变量又有反变量的条件下，用与非门实现下列函数:
(1) F(A,B,C) = ∑ m(2,3,4,5,7) ;
(2) F(A,B,C,D)=∑ m(0,2,6,7,10,12,13,14,15);
(3) F(A,B,C,D)=∑ m(0,4,5,6,7,10,11,13,14,15);
(4) F(A,B,C,D,E) = AoverlineB + overlineAC + BoverlineCoverlineD + BCE + BoverlineDoverlineE;
(5) F(A,B,C,D)=AB+overlineA+C· BD+BoverlineCD;
F (A, B, C, D) = ∑ m (2, 4, 5, 6, 7, 1 0) + ∑ φ (0, 3, 8, 1 5)(7) F(A,B,C,D,E)=∑ m(0,1,3,6,7,13,15,20,23,28,31)+∑φ(10,12,16,18,25,27,29) 。
设输入既有原变量又有反变量，用与非门实现下列多输出电路:
(1) F₁(A,B,C,D) = ∑ m(2,4,5,6,7,10,13,14,15) ; F₂(A,B,C,D) = ∑ m(2,5,8,9,10,11,12,13,14,15) 。
(2) F₁(A,B,C,D) = ∑ m(0,4,8,9,10,14) ; F₂(A,B,C,D) = ∑ m(1,2,4,5,10,11) ; F₃(A,B,C,D) = ∑ m(0,1,3,5,7,8,9,10,11,14) 。
在有原变量又有反变量的输入条件下，用或非门设计实现下列函数的组合电路:
(1) F(A,B,C,D) = ∑ m(0,1,2,4,5,10,14,15) ;
(2) F(A,B,C,D) = ∏ M(0,1,3,7,9,11,14)· ∏ φ (5,8,10,12);
(3) F(A,B,C,D)=∑ m(2,4,6,10,14,15)+∑φ(0,3,9,11);
(4) F = overlineA + B + overlineB + C · overlineA overlineB .
设输入只有原变量而无反变量，试用最少的三级与非门实现下列函数:
(1) F(A,B,C)=overlineAB+AoverlineC+AoverlineB;
(2) F(A,B,C,D)=∑ m(1,2,5,6,8,9,10);
(3) F(A,B,C,D)=∑ m(1,3,5,6,7,9,11,12,13,14);
(4) F(A,B,C,D) = ∏ M(3,6,7,8,12,15) 。
在输入只有原变量没有反变量的条件下，用或非门设计实现下列函数的组合电路:
(1) F(A,B,C,D)=∏ M(1,2,3,8,9,10) ;
(2) F(A,B,C,D)=∑ m(0,1,5,7,10,11,12,13,14,15) 。
用与非门设计 1 个 4 人表决器，多数人赞成决议通过，否则决议不通过。
设 X、Y 均为 4 位二进制数，它们分别是一个逻辑电路的输入与输出，当 0 ≤slant X ≤slant 4 时，Y = X + 1 ; 当 5 ≤slant X ≤slant 9 时， Y = X - 1, 且 X 不大于 9。试用与非门实现该电路。
试为某水坝设计一个水位报警控制器，设水位高度用4位二进制数提供。当水位上升到8m时，白指示灯开始亮;当水位上升到10m时，黄指示灯开始亮;当水位上升到12m时，红指示灯开始亮。水位不可能上升到14m,且同时只允许一个指示灯亮。试用或非门设计此报警器的控制电路。

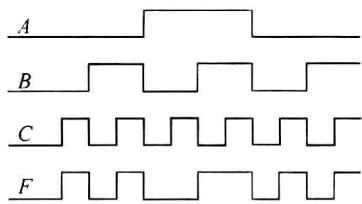

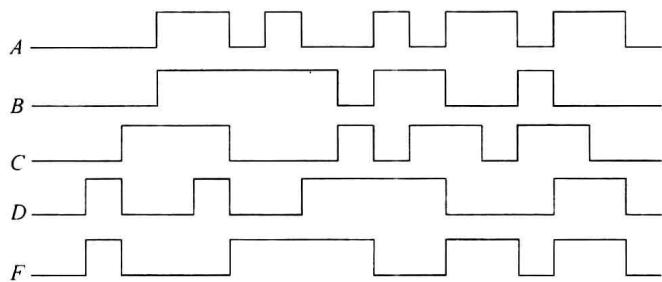

已知输入信号 A、B、C、D 的波形如题图 3.7 所示，选择适当的集成逻辑门电路，设计产生输出 F 波形的组合电路(输入无反变量)。
题图 3.7
设计 1 个 4 位格雷码至 4 位二进制码的转换电路，用异或门实现。
3人裁判举重比赛，1个主裁判、2个副裁判，认为杠铃举上时，按自己面前的电键（为1），否则不按（为0）；裁判结果用红、绿灯表示，红绿灯都亮（均为1）表示完全举上，只红灯亮表示需研究录像决定，其余为未举上。
(1) 三个裁判均按下自己的电键，红绿灯全亮;
(2) 两个裁判(其中一个是主裁判)按下自己的电键，红绿灯全亮;
（3）两个副裁判或一个主裁判按下自己的电键，只红灯亮；
(4) 其他情况红绿灯全灭。
用与非门设计满足上述要求的控制电路。
用与非门实现下列代码转换：
(1) 8421 码转换为余 3 码；
(2) 8421 码转换为 2421 码；
(3) 余 3 码转换为余 3 格雷码。
其代码转换表如题表 3.1 所示。
题表3.1
| 十进制数 | 8421码 | 余3码 | 2421码 | 余3格雷码 | ||||||||||||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
| 1 | 0 | 0 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 0 |
| 2 | 0 | 0 | 1 | 0 | 0 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 1 |
| 3 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 1 | 0 | 1 |
| 4 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 1 | 0 | 0 |
| 5 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 0 | 0 |
| 6 | 0 | 1 | 1 | 0 | 1 | 0 | 0 | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 1 |
| 7 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 8 | 1 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 0 |
| 9 | 1 | 0 | 0 | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 0 |
设输入既有原变量又有反变量，试用两块 74LS10(三输入端三与非门)实现下列多输出函数:
(1) F₁(A,B,C,D) = ∑ m(6,7,8,9,12) ;
(2) F₂(A,B,C,D) = ∑ m(5,6,7,8,10,13,15) 。
用两个半加器和一个或门构成一个全加器。
设计一个无冒险的电路，其工作条件是: 当输入 4 位码为 ∑ m(0,1,5,7,8,11,15) 时，绿灯亮，输入其他码时红灯亮。
判断下列表达式是否存在逻辑冒险，如有，则说明是什么类型的冒险。
(1) F(A,B,C) = AoverlineB +overlineA C + BoverlineC;
(2) F(A,B,C)=overlineAoverlineC+overlineAB+AC;
(3) F(A,B,C)=(A+B)·(overlineB+C);
(4) F(A,B,C)=(A+overlineB)(overlineA+C)(B+overlineC) 。
用卡诺图法消除函数 F = overlineA C + BoverlineC D + AoverlineBoverlineC 的冒险。

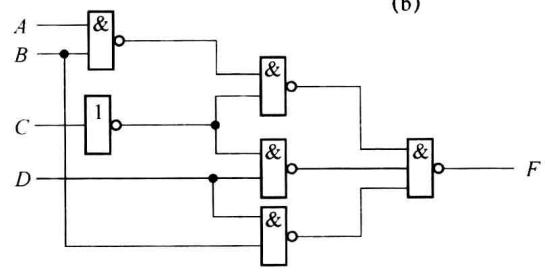

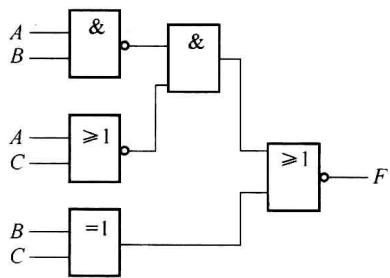

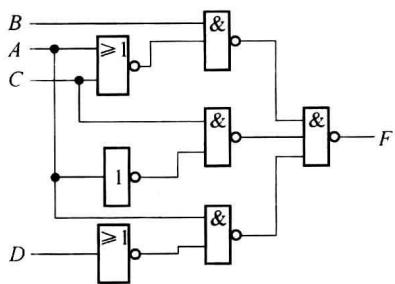

用代数法判断题图 3.8 所示各逻辑电路是否存在逻辑冒险，如有，则说明是什么类型的冒险。
(b)
(c)
题图 3.8
某逻辑函数的卡诺图如题图 3.9 所示，试判断当输入信号作如下变化时，是否存在功能冒险。
(1) ABCD 从 0011→0100;
(2) ABCD 从 0110→0111;
(3) ABCD 从 1010→1100;
(4) ABCD 从 0010→1110;
(5) ABCD 从 1001→1100。
已知逻辑函数 F(A, B, C, D) = ∑ m(1, 3, 4, 5, 6, 8, 9, 12, 14) ，试判断当输入变量变化按自然二进制码的顺序变化时，是否存在静态功能冒险，如果存在，请用选通脉冲法消除。画出用与非门实现的逻辑电路图。
题图 3.9
试用中规模集成 4 位数码比较器扩展成 18 位数码比较器。
设 A、B、C 为 3 个互不相等的 4 位二进制数。试用 4 位数码比较器和 2 选 1 选择器，设计一个能在 3 个数中选出最小数的逻辑电路。
试用两个4位数码比较器组成3个数的判断电路。要求能够判别3个4位二进制数 A(a₃a₂a₁a₀) 、 B(b₃b₂b₁b₀) 、 C(c₃c₂c₁c₀) 是否相等、 A 是否最大、 A 是否最小，并分别给出“3个数相等”、“ A 最大”、“ A 最小”的输出信号。可以附加必要的门电路。
用 4 位数码比较器和 4 位加法器构成 4 位二进制数转换成 8421BCD 码的电路。
试用 74148 组成 24 线 -5 线优先编码器。
设计一个 4 线-2 线优先编码器，要求输入/输出均为高电平有效，试写出用与非门实现的编码器输出的逻辑表达式。
用一片 3 线-8 线译码器和与非门构成 1 位全加器。
试用 4 片 BCD 码/十进制译码器和一个二输入变量的译码器，组成一个 5 线-32
线的译码器。
试用 3 片 3 线 -8 线译码器组成一个 5 线 -24 线译码器。

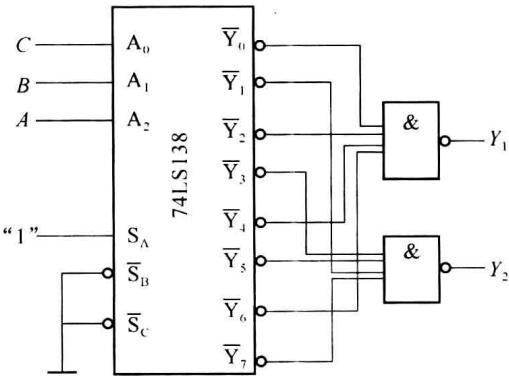

写出题图 3.10 电路输出 Y₁ 、 Y₂ 的逻辑函数式。
题图 3.10
用 3 线-8 线译码器设计一个路灯控制电路，要求在 4 个不同的地方都能独立地开灯和关灯。
用 3 线-8 线译码器实现二进制码到格雷码的转换。

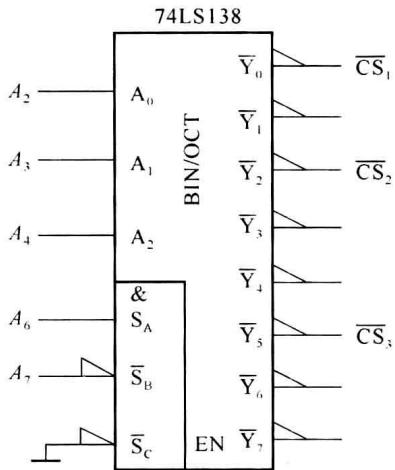

写出如题图 3.11 所示的地址译码器的选通信号 overlineCS₁ 、 overlineCS₂ 、 overlineCS₃ 所选中的地址空间范围（以十六进制表示，若不连续，分别写出），地址线为 A₇ ∼ A₀ 。
题图 3.11
用一片双 4 选 1 数据选择器实现 1 位全加器。
电路的输出 F 与输入 A, B, C 的关系如题图 3.12所示，试用一片8选1数据选择器实现。
题图 3.12
用8选1数据选择器实现下列函数(输入提供原变量和反变量):
(1) F(A,B,C)=AB+BC+AC;
(2) F(A,B,C)=Aoplus Boplus ACoplus BC;
(3) F(A,B,C)=∑ m(0,2,3,6,7);
(4) F(A,B,C,D)=∑ m(0,4,5,8,12,13,14);
F (A, B, C, D) = ∑ m (0, 3, 5, 8, 1 1, 1 4) + ∑ φ (1, 6, 1 2, 1 3)(6) F(A,B,C,D,E)=∑ m(0,2,4,10,11,15,18,20,25,26,28,29)+∑φ(5,6,14,17,22,24) 。
用双 4 选 1 数据选择器实现题 3-42 各函数。
分析如题图 3.13 所示的 8 选 1 数据选择器组成的电路的逻辑功能。
题图 3.13

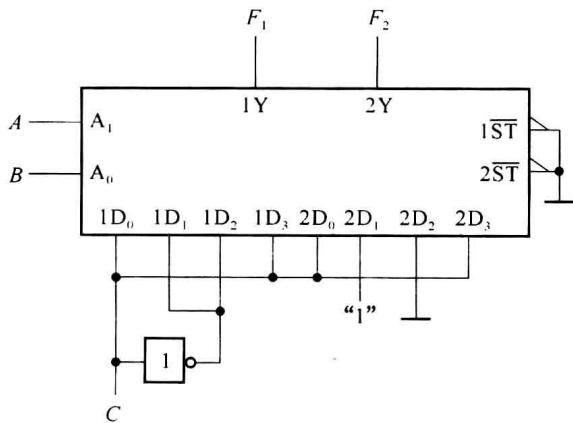

分析如题图 3.14 所示的由双 4 选 1 数据选择器组成的电路的逻辑功能。
题图 3.14
用8选1数据选择器设计一个函数发生器电路，它的功能表如题表3.2所示。
题表3.2
| S₁ | S₀ | Y |
| 0 | 0 | A·B |
| 0 | 1 | A+B |
| 1 | 0 | A⊕B |
| 1 | 1 | overlineA |
试用6个8路数据选择器连接一个40路数据选择器。
用 8 选 1 数据选择器产生 10110011 序列信号。

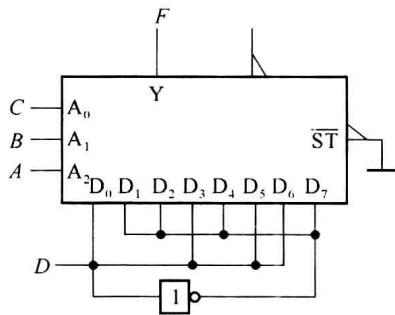

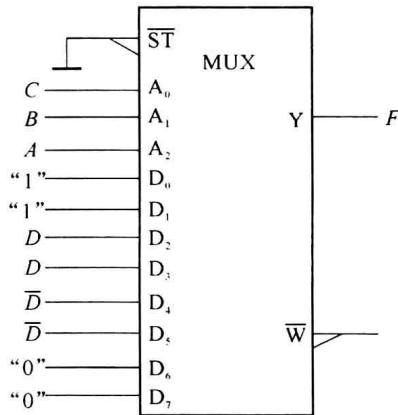

由8选1数据选择器实现的函数 F 如题图 3.15所示。
(1) 写出函数 F 的表达式；
(2) 用 3 线 -8 线译码器 74LS138 实现函数 F。
题图 3.15
设计一个既能实现 1 位二进制全加运算，又能实现 1 位二进制全减运算的组合逻辑电路。
(1) 写出电路输出函数的最简与或表达式；
(2) 用 3 线 -8 线译码器 74LS138 实现该电路；
(3) 用双 4 选 1 数据选择器 74LS153 实现该电路。
设 A, B, C 为 3 个互不相等的 4 位二进制数，用 4 位数码比较器和 2 选 1 数据选择器设计一个能在 3 个数中选出最小数的逻辑电路。
用一片4位加法器构成将余3码转换为8421BCD码的电路。
用4位加法器和4位数码比较器构成将8421BCD码转换为2421BCD码的电路。

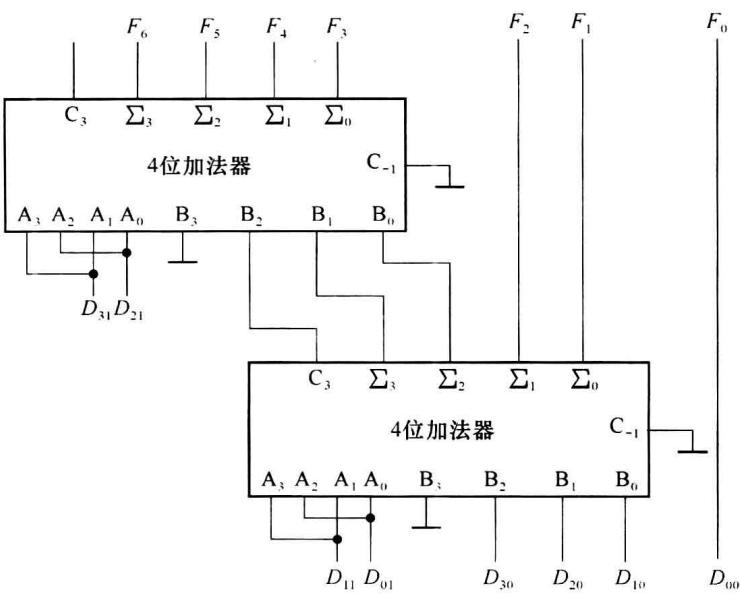

分析题图 3.16 所示电路，图中 A₃ ∼ A₀ 和 B₃ ∼ B₀ 为两位十进制数的 8421BCD
码，输出为二进制数，说明该电路完成的功能。
题图 3.16
试用 74LS283 加法器和逻辑门实现 1 位 8421BCD 码减法电路，输入/输出均是 BCD 码。
