9.4 BCH码与RS码

在实际通信与数字存储系统中，信道差错往往不仅限于单比特翻转，而是存在多比特独立随机差错乃至长时间突发错误。BCH 码与 **RS 码（Reed-Solomon Codes）**是代数编码理论中性能最为强悍、工程应用最为广泛的经典结构化多纠错循环码。

---

9.4.1 BCH 码

BCH 码是由霍昆格姆（Hocquenghem，1959年）以及玻斯（Bose）、乔杜里（Chaudhuri，1960年）各自独立发现的具有严密代数构造的循环码，以三人姓氏首字母命名。

1. 生成多项式构造定理

设 $\alpha$ 为有限域 $\mathrm{GF}(2^m)$ 上的本原元，$m_i(x)$ 为以 ${\alpha }^i$ 为根的 $\mathrm{GF}(2)$ 上的最小不可约素多项式。

定理：BCH 码生成多项式构造

若循环码的生成多项式 $g(x)$ 包含 $2t$ 个连续的本原元幂次 $\alpha ,{\alpha }^2,\dots ,{\alpha }^{2t}$ 为根，则该多项式可由前 $t$ 个奇数次幂对应的最小素多项式取**最小公倍式（LCM）**构成：

g(x) = operatornameLCM[ m₁(x), m₃(x), …, m₂t-1(x) ]$$g(x)=\mathrm{LCM}\left[m_1(x),m_3(x),\dots ,m_{2t-1}(x)\right]$$

由此生成的循环码称为 BCH 码。

• 设计码距：$d_0=2t+1$；
• 纠错能力：在每个包含 $n$ 个码元的分组内，保证纠正全部 $t$ 个以内的随机独立差错（实际最小距离 $d_{\min }\ge d_0$）。

2. 本原 BCH 码与非本原 BCH 码

• 本原 BCH 码（狭义 BCH 码）：码长严格满足 $n=2^m-1$；
• 非本原 BCH 码：码长 $n$ 为 $2^m-1$ 的某个真因数。

---

3. 经典传奇：(23,12) 戈莱码（Golay Code）

$(23,12)$ 戈莱码是一个非本原 BCH 码，由马塞尔·戈莱（Marcel Golay）于 1949 年发现。其参数为 $n=23,k=12,r=11$。

生成多项式由八进制系数 $(5343{)}_8$ 查得：

g₁(x) = x¹1 + x⁹ + x⁷ + x⁶ + x⁵ + x + 1$$g_1(x)=x^{11}+x^9+x^7+x^6+x^5+x+1$$

其互反多项式 $g_2(x)=x^{11}+x^{10}+x^6+x^5+x^4+x^2+1$ 亦为生成多项式，满足因式分解：

x²3 + 1 = (x + 1) g₁(x) g₂(x)$$x^{23}+1=(x+1)g_1(x)g_2(x)$$

(23,12) 戈莱码的完备性（Perfect Code）

$(23,12)$ 戈莱码的最小码距严格达到 $d_{\min }=7$，能够纠正分组内的任意 3 个随机错误（$t=3$）。

其汉明球包装边界（Hamming Bound）满足：

2^k ∑ᵢ=0^t binomni = 2¹2 [ binom230 + binom231 + binom232 + binom233 ] = 4096 × [1 + 23 + 253 + 1771] = 4096 × 2048 = 2¹2 × 2¹1 = 2²3 = 2ⁿ$$2^k\sum _{i=0}^t\left(\genfrac{}{}{0ex}{}{n}{i}\right)=2^{12}\left[\left(\genfrac{}{}{0ex}{}{23}{0}\right)+\left(\genfrac{}{}{0ex}{}{23}{1}\right)+\left(\genfrac{}{}{0ex}{}{23}{2}\right)+\left(\genfrac{}{}{0ex}{}{23}{3}\right)\right]=4096\times [1+23+253+1771]=4096\times 2048=2^{12}\times 2^{11}=2^{23}=2^n$$

所有以码字为中心、以 $t=3$ 为半径的汉明超球恰好毫无缝隙、毫无重叠地填满了整个 $2^{23}$ 空间的全部向量！ 这是数学上唯一已知的二元多纠错非平凡完备线性码，其校验冗余度得到了百分之百的理论极致利用。在深空探测（如美国旅行者 1 号、2 号木星与土星成像传回）中发挥了历史性作用。

工程上常在其生成式中乘入 $(x+1)$ 构成 $(24,12)$ 扩展戈莱码，码距增至 $d_{\min }=8$，可同时纠 3 错、检 4 错。

---

9.4.2 里德-所罗门码（RS 码）

实际无线传输、光盘存储（CD / DVD / Blu-ray）及深空通信中，信道差错往往以长突发错误的形式爆发。二元 BCH 码在应对连续长串错误时代价高昂，而 里德-所罗门码（Reed-Solomon Codes, RS 码） 则是专为解决突发错误而设计的非二元（Non-Binary）BCH 码。

1. 结构参数与最大距离可分（MDS）特性

RS 码定义在伽罗华扩域 $\mathrm{GF}(2^m)$ 上。每个码元不再是单个 0 或 1 比特，而是由 $m$ 个二进制比特组成的一个符号（Symbol，例如 $m=8$ 时为一个字节 Byte）。

一个能够纠正 $t$ 个符号错误的 RS 码参数为：

• 符号码长：$n=2^m-1$ 符号（对应比特长度 $n_{\text{bit}}=m(2^m-1)$）
• 信息符号数：$k$ 符号（对应信息比特 $k_{\text{bit}}=km$）
• 校验符号数：$n-k=2t$ 符号
• 最小符号距离： d_(min) = 2t + 1 = n - k + 1$$d_{\min }=2t+1=n-k+1$$

定理：Singleton 界与 RS 码的 MDS 最优性

根据编码理论著名的 Singleton 界，任何线性分组码的最小距离必满足：

d_(min) ≤ n - k + 1$$d_{\min }\le n-k+1$$

RS 码的最小码距严格取等号达到了这一数学理论上限（$d_{\min }=n-k+1$）。这类码被称为最大距离可分码（Maximum Distance Separable, MDS 码）。在相同的信息位数和校验位数下，RS 码具有人类所能构造出的最大纠错能力。

2. 卓越的抗突发差错机理

RS 码以符号为单位纠错。对于一个 $m$ 比特构成的符号，无论信道噪声在该符号内部引起了 1 个比特翻转，还是全部 $m$ 个比特被彻底打烂破坏，在 RS 译码器视角下均仅仅视为 1 个符号错误！

• 纠正 $t$ 个符号错误的 RS 码，能够轻松消除长度高达： b₁ = (t - 1)m + 1 (比特)$$b_1=(t-1)m+1(\text{比特})$$ 的任意单比特连续突发长错误群！例如对于 $m=8$（字节码）、$t=8$ 的 RS 码，单次即可吞噬长达 57 个比特的连续爆鸣干扰，其抗突发能力是二元码无法比拟的。

---

例 9.4.1：(15,9) RS 码的代数构造推导

试设计一个基于有限域 $\mathrm{GF}(2^4)$（$m=4$）、能够纠正 $t=3$ 个符号错误的 RS 码。 试求其符号参数、等效二进制参数，并给出其生成多项式。

查看解析与步骤

1. 参数计算：

• 符号位数：$m=4$（每符号含 4 比特）；
• 码长：$n=2^4-1=15$ 符号（等效 $15\times 4=60\text{ bit}$）；
• 纠错能力：$t=3$ 符号；
• 校验段长：$n-k=2t=6$ 符号（等效 $6\times 4=24\text{ bit}$）；
• 信息段长：$k=n-2t=15-6=9$ 符号（等效 $9\times 4=36\text{ bit}$）；
• 最小符号距离：$d_{\min }=2t+1=7$ 符号（等效 $7\times 4=28\text{ bit}$）。 因此该码为 $(15,9)$ RS 码，亦可等效视为 $(60,36)$ 二进制抗突发码。

2. 生成多项式求解： 在 $\mathrm{GF}(2^4)$ 上，生成多项式包含本原元 $\alpha$ 的前 $2t=6$ 个连续幂次为根：

g(x) = ∏ᵢ=1⁶ (x + αⁱ) = (x + α)(x + α²)(x + α³)(x + α⁴)(x + α⁵)(x + α⁶)$$g(x)=\prod _{i=1}^6(x+{\alpha }^i)=(x+\alpha )(x+{\alpha }^2)(x+{\alpha }^3)(x+{\alpha }^4)(x+{\alpha }^5)(x+{\alpha }^6)$$

展开并在有限域 $\mathrm{GF}(2^4)$ 模不可约多项式（如 $p(x)=x^4+x+1$）下求系数简化：

g(x) = x⁶ + α¹0 x⁵ + α³ x⁴ + α⁴ x³ + α⁶ x² + α⁹ x + α⁶$$g(x)=x^6+{\alpha }^{10}{x}^5+{\alpha }^3{x}^4+{\alpha }^4{x}^3+{\alpha }^6{x}^2+{\alpha }^{9}x+{\alpha }^6$$

---

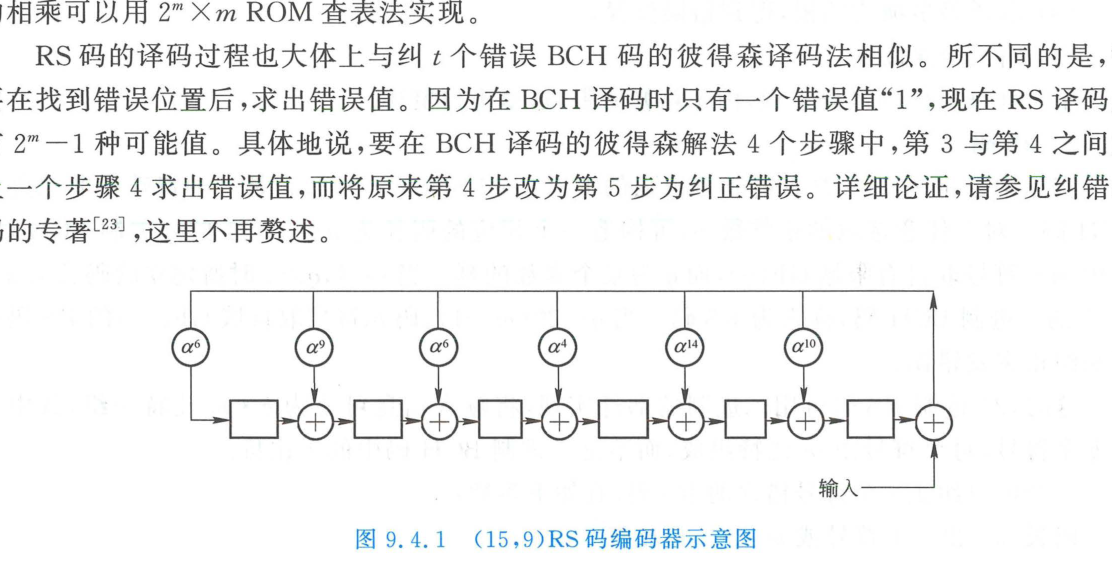

9.4.3 RS 码硬件除法编码电路

RS 码的系统编码流程与二进制循环码在拓扑上一致，区别在于整个数据通路被拓宽为 $m$ 比特并行总线：

• 寄存器单元由 $m$ 位宽并行触发器组成，存储域元素；
• 乘法器不是简单的模 2 与门，而是有限域乘法器（乘以多项式系数 ${\alpha }^i$），在硬件上通过 $2^m\times m$ 的只读存储器（ROM）查表或组合逻辑阵列瞬间完成；
• 加法器全部升级为 $m$ 位逐比特异或阵列（XOR bus）。

---

9.4.4 BCH 与 RS 码的代数译码流水线

BCH 与 RS 码的高效译码是现代数字信号处理的杰作，主要包含四大经典解算阶段：

接收多项式 y(x)
      │
      ▼
┌──────────────┐
│ 计算伴随式   │ S_i = y(α^i),  i = 1, 2, ..., 2t
└──────┬───────┘
      │
      ▼
┌──────────────┐
│ 解关键方程   │ 求解错误位置多项式 σ(x)
│ (BM 算法)    │ (Berlekamp-Massey 算法迭代，O(t^2) 复杂度)
└──────┬───────┘
      │
      ▼
┌──────────────┐
│ 钱氏搜索     │ 代入域元素检测零点 σ(α^{-j}) = 0
│ (Chien 搜索) │ 确定全部差错位置索引 j
└──────┬───────┘
      │
      ▼
┌──────────────┐
│ 福尼算法     │ 求解差错幅度值 e_j（RS 码特有，二元 BCH 码直接翻转）
│ (Forney 算法)│ 修正接收数据：c_j = y_j ⊕ e_j
└──────────────┘

这一整套严谨的代数译码流水线被固化进全球数十亿台 CD/DVD 光驱控制器、DVB 卫星机顶盒以及固态硬盘（SSD）主控芯片中，构成了现代信息社会高密度存储与通信的基础防线。

---
