9.3 循环码

循环码（Cyclic Codes）是线性分组码中最核心、最具实用工程价值的代数码类。它不仅继承了线性码的全部优秀代数性质，更具备独特的循环移位不变性，使得复杂的矩阵编码与译码操作能够完全转换为**多项式除法与线性反馈移位寄存器（LFSR）**的超高速硬件实现。

---

9.3.1 循环码的基本概念

1. 严格数学定义

设 $\mathcal{C}$ 为长为 $n$、信息位长为 $k$ 的二元线性分组码集合。

定义：循环码（Cyclic Codes）

若对码集合 $\mathcal{C}$ 中的任意码字 $\mathbf{c}=(c_{n-1},c_{n-2},\dots ,c_1,c_0)\in \mathcal{C}$，将其各个分量沿右（或沿左）循环移动任意一位后所得到的向量：

c^((1)) = (cₙ-2, cₙ-3, …, c₀, cₙ-1)$${\mathbf{c}}^{(1)}=(c_{n-2},c_{n-3},\dots ,c_0,c_{n-1})$$

依然是该集合 $\mathcal{C}$ 中的合法码字，则称该线性分组码为循环码。

由数学归纳法易知，若单次循环移位封闭，则对其进行任意 $i$ 次（$0\le i\le n-1$）循环移位后得到的向量：

c^((i)) = (cₙ-1-i, …, c₀, cₙ-1, …, cₙ-i) ∈ mathcalC$${\mathbf{c}}^{(i)}=(c_{n-1-i},\dots ,c_0,c_{n-1},\dots ,c_{n-i})\in \mathcal{C}$$

均必然属于合法码字集合。

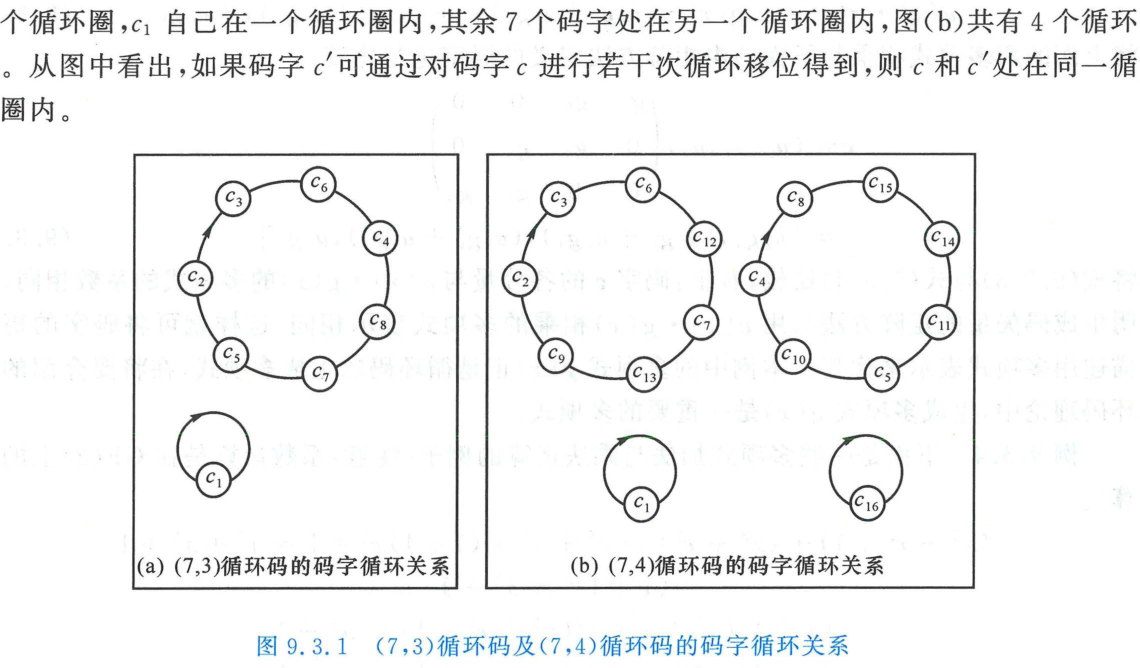

上图揭示了 $(7,3)$ 与 $(7,4)$ 循环码内部的码字循环轨道结构：全零码字自身形成退化的单点独立循环圈；其余非零码字按周期划分为互不相交的循环置换群。

---

9.3.2 多项式代数描述与模 $x^n+1$ 运算

1. 码多项式表示

一个长为 $n$ 的码字 $\mathbf{c}=(c_{n-1},c_{n-2},\dots ,c_1,c_0)$ 可以一一对应地表示为系数取值于 $\mathrm{GF}(2)$ 的一元多项式，称为码多项式（Code Polynomial）：

c(x) = cₙ-1 xⁿ-1 + cₙ-2 xⁿ-2 + … + c₁ x + c₀$$c(x)=c_{n-1}{x}^{n-1}+c_{n-2}{x}^{n-2}+\cdots +c_{1}x+c_0$$

多项式的加法即为对应项系数的模 2 异或相加，乘法则按照普通代数展开后对系数取模 2。

2. 循环移位的多项式同余准则

定理：循环移位与模 x^n + 1 同余映射

对于 $(n,k)$ 循环码中的任意码多项式 $c(x)$，其单次循环左移对应的码多项式 $c^{(1)}(x)$ 严格等于 $x\cdot c(x)$ 对多项式 $x^n+1$ 的模余式：

c^((1))(x) = [x · c(x)] bmod (xⁿ + 1)$$c^{(1)}(x)=[x\cdot c(x)]\mathrm{mod}(x^n+1)$$

相应地，进行 $i$ 次循环移位后的码多项式为：

c^((i))(x) = [xⁱ · c(x)] bmod (xⁿ + 1)$$c^{(i)}(x)=[x^i\cdot c(x)]\mathrm{mod}(x^n+1)$$

严格数学证明： 对码多项式乘以 $x$：

x c(x) = cₙ-1 xⁿ + cₙ-2 xⁿ-1 + … + c₁ x² + c₀ x$$xc(x)=c_{n-1}{x}^n+c_{n-2}{x}^{n-1}+\cdots +c_1{x}^2+c_{0}x$$

在二元域上，$x^n\equiv 1(\mathrm{mod}{x}^n+1)$。将其恒等变形为：

x c(x) = cₙ-1(xⁿ + 1) + ( cₙ-2 xⁿ-1 + … + c₀ x + cₙ-1 )$$xc(x)=c_{n-1}(x^n+1)+\left(c_{n-2}{x}^{n-1}+\cdots +c_{0}x+c_{n-1}\right)$$

等式右端括号内的多项式最高次数为 $n-1$，其各项系数构成的向量恰好为 $(c_{n-2},\dots ,c_0,c_{n-1})={\mathbf{c}}^{(1)}$。 因此：

[x c(x)] bmod (xⁿ + 1) = c^((1))(x)$$[xc(x)]\mathrm{mod}(x^n+1)=c^{(1)}(x)$$

证毕。

这一结论表明：$(n,k)$ 循环码的全部代数结构，等价于多项式商环 $\mathrm{GF}(2)[x]/(x^n+1)$ 中的一个理想（Ideal）。

---

例 9.3.1：循环移位的多项式模运算验证

在 $(7,4)$ 循环码中，某已知码字为 $\mathbf{c}=(1,1,0,1,0,0,0)$，其对应的码多项式为：

c(x) = x⁶ + x⁵ + x³$$c(x)=x^6+x^5+x^3$$

试通过多项式模长除法，计算该码字连续循环左移 3 次后的码多项式 $c^{(3)}(x)$ 及对应二进制码字。

查看解析与步骤

根据移位同余定理：

x³ c(x) = x³(x⁶ + x⁵ + x³) = x⁹ + x⁸ + x⁶$$x^{3}c(x)=x^3(x^6+x^5+x^3)=x^9+x^8+x^6$$

在 $\mathrm{GF}(2)$ 上用 $x^7+1$ 除 $x^9+x^8+x^6$ 进行多项式长除法：

x⁹ + x⁸ + x⁶ &= x²(x⁷ + 1) oplus x(x⁷ + 1) oplus (x⁶ oplus x² oplus x) &= (x² oplus x)(x⁷ + 1) oplus (x⁶ oplus x² oplus x)$$\begin{array}{rl}{x}^9+x^8+x^6& =x^2(x^7+1)\oplus x(x^7+1)\oplus (x^6\oplus x^2\oplus x)\\ & =(x^2\oplus x)(x^7+1)\oplus (x^6\oplus x^2\oplus x)\end{array}$$

求得余式为：

c^((3))(x) = [x³ c(x)] bmod (x⁷ + 1) = x⁶ + x² + x$$c^{(3)}(x)=[x^{3}c(x)]\mathrm{mod}(x^7+1)=x^6+x^2+x$$

对应的二进制码字为：

c^((3)) = (1, 0, 0, 0, 1, 1, 0)$${\mathbf{c}}^{(3)}=(1,0,0,0,1,1,0)$$

直接检验原始向量 $(1,1,0,1,0,0,0)$ 向左循环移位 3 位的物理结果，完全一致！

---

9.3.3 生成多项式与生成矩阵

1. 生成多项式定义与五大根本性质

定义：生成多项式 g(x)

在 $(n,k)$ 循环码全部合法非零码多项式集合 $\mathcal{C}(x)$ 中，除 0 多项式以外次数最低且唯一的首一（Monic）多项式，称为该循环码的生成多项式（Generator Polynomial），记为 $g(x)$。

生成多项式 $g(x)=x^r+g_{r-1}{x}^{r-1}+\cdots +g_{1}x+1$ 具备以下 5 项充要代数性质：

1. 常数项必为 1（$g_0=1$）： 若 $g_0=0$，则 $g(x)=x\cdot g^{\prime }(x)$，表明 $g(x)$ 是更低阶多项式 $g^{\prime }(x)$ 循环移位的结果，与 $g(x)$ 次数最低的定义矛盾；
2. 唯一性： 商环中次数为 $r$ 的最低阶码多项式在 $\mathrm{GF}(2)$ 上是绝对唯一的；
3. 整除倍式性： 循环码中的每一个码多项式 $c(x)$ 都是 $g(x)$ 的倍式；反之，任何次数不超过 $n-1$ 的 $g(x)$ 的倍式必为合法码多项式： c(x) = u(x) g(x)$$c(x)=u(x)g(x)$$
4. 次数严格等于校验位长： 生成多项式 $g(x)$ 的最高次数为： deg g(x) = r = n - k$$\mathrm{deg}g(x)=r=n-k$$
5. 因式分解因子性： $g(x)$ 必然是多项式 $x^n+1$ 的因式： xⁿ + 1 = g(x) h(x)$$x^n+1=g(x)h(x)$$ 式中 $h(x)$ 为次数为 $k$ 的监督多项式（Parity Polynomial）。

寻找循环码的充要设计准则

设计一个码长为 $n$ 的循环码，数学实质完全等价于在 $\mathrm{GF}(2)$ 上将二项式 $x^n+1$ 分解为不可约素多项式的乘积。任意选取其中若干个因式的乘积作为 $g(x)$（设次数为 $r$），即可构造出一个唯一的 $(n,n-r)$ 循环码！

---

2. 系统循环码的构成算法

直接采用 $c(x)=u(x)g(x)$ 编码产生的是非系统码。为了使原始 $k$ 位信息比特无失真地出现在码字的前 $k$ 位（高次项），必须采用多项式除法构造系统循环码：

1. 左移腾位：将输入信息多项式 $u(x)=u_{k-1}{x}^{k-1}+\cdots +u_0$ 乘以 $x^{n-k}$，使信息位移至高位阶；
2. 除法求余：用生成多项式 $g(x)$ 除 $x^{n-k}u(x)$，得到商式 $Q(x)$ 和余式 $r(x)$： xⁿ-k u(x) = Q(x) g(x) oplus r(x)$$x^{n-k}u(x)=Q(x)g(x)\oplus r(x)$$ 余式 $r(x)$ 的最高次数必定小于 $n-k$（即 $\mathrm{deg}r(x)\le n-k-1$），该余式即为校验多项式；
3. 模 2 拼接：利用二元加减等价性，合成完整码多项式： c(x) = xⁿ-k u(x) oplus r(x) = Q(x) g(x)$$c(x)=x^{n-k}u(x)\oplus r(x)=Q(x)g(x)$$ 由于 $c(x)$ 严格为 $g(x)$ 的整倍式，故其必然属于合法循环码字，且高位完整保持原始信息！

---

例 9.3.2：(7,4) 系统循环码的代数编码推导

已知 $(7,4)$ 循环汉明码的生成多项式为 $g(x)=x^3+x+1$。 输入信息分组为 $\mathbf{u}=(1,0,0,1)$，对应多项式 $u(x)=x^3+1$。 试求编码后的 $(7,4)$ 系统循环码字。

查看解析与步骤

1. 信息多项式升阶： $n-k=7-4=3$，升阶多项式为：

x³ u(x) = x³(x³ + 1) = x⁶ + x³$$x^{3}u(x)=x^3(x^3+1)=x^6+x^3$$

2. 模 2 长除法求校验余式： 用 $g(x)=x^3+x+1$ 除 $x^6+x^3$：

x⁶ + x³ &= x³(x³ + x + 1) oplus (x⁴ oplus x³ oplus x³) = x³(x³ + x + 1) oplus x⁴ &= (x³ oplus x)(x³ + x + 1) oplus (x² oplus x)$$\begin{array}{rl}{x}^6+x^3& =x^3(x^3+x+1)\oplus (x^4\oplus x^3\oplus x^3)=x^3(x^3+x+1)\oplus x^4\\ & =(x^3\oplus x)(x^3+x+1)\oplus (x^2\oplus x)\end{array}$$

解得商式 $Q(x)=x^3+x$，余式为：

r(x) = [x³ u(x)] bmod g(x) = x² + x$$r(x)=[x^{3}u(x)]\mathrm{mod}g(x)=x^2+x$$

3. 合成系统码多项式：

c(x) = x³ u(x) oplus r(x) = x⁶ + x³ + x² + x$$c(x)=x^{3}u(x)\oplus r(x)=x^6+x^3+x^2+x$$

展开为 7 维二进制码向量：

c = (underbrace1, 0, 0, 1_(信息位), underbrace1, 1, 0_(校验位))$$\mathbf{c}=(\underset{\text{信息位}}{\underbrace{1,0,0,1}},\underset{\text{校验位}}{\underbrace{1,1,0}})$$

编码过程清晰展现了“前 $k$ 位直通、后 $n-k$ 位填补余式”的系统码标准结构。

---

9.3.4 循环码的硬件除法编码电路与时序节拍

系统循环码的核心操作是多项式模 $g(x)$ 求余。在数字逻辑电路中，这一运算由**线性反馈移位寄存器（Linear Feedback Shift Register, LFSR）**以极高的时钟频率流水线完成。

1. 电路拓扑与工作模式

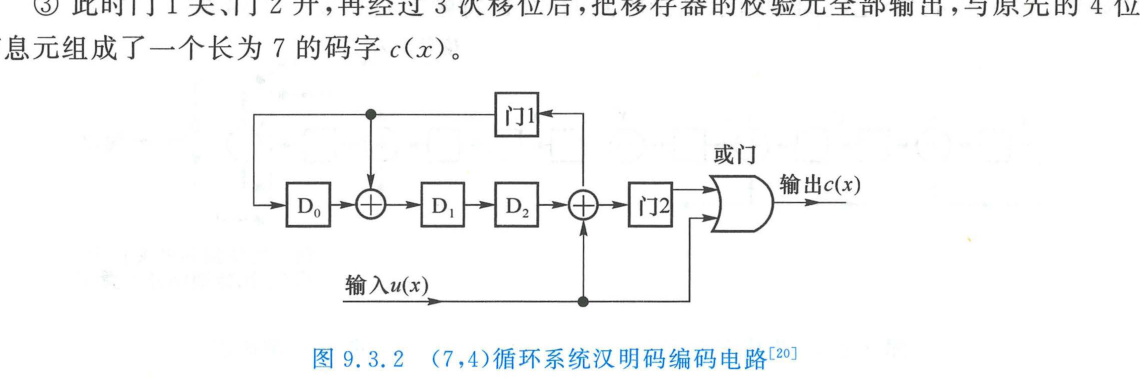

以上图 $(7,4)$ 循环码编码器为例（生成多项式 $g(x)=x^3+x+1$）：

• 包含 $r=n-k=3$ 级 $D$ 触发器移存单元（$D_0,D_1,D_2$）；
• 模 2 加法器（XOR）的位置由 $g(x)$ 的非零系数严格决定（在 $x^1$ 处引入反馈加法器）；
• 双刀逻辑控制门（门 1 与门 2）：
  • 前 $k=4$ 个时钟节拍（信息发射与除法阶段）：门 1 导通、门 2 关断。信息比特流一方面直接输出至信道，另一方面同时注入 LFSR 进行多项式除法迭代；
  • 第 4 节拍结束瞬时：4 位信息全部移入，此时移位寄存器 $D_2,D_1,D_0$ 中锁存的状态恰好就是多项式除法的最终余式系数（即校验比特）；
  • 后 $n-k=3$ 个时钟节拍（校验输出阶段）：门 1 关断、门 2 导通，切断输入反馈。移位时钟连续驱动 3 拍，将寄存器中存储的校验元依次推入信道，完成一个完整码字的发射。

2. 详细时序推演表（以输入 1001 为例）

时钟节拍	信息输入	寄存器 $D_0(x^0)$	寄存器 $D_1(x^1)$	寄存器 $D_2(x^2)$	输出码元	状态说明
初始	—	0	0	0	—	复位清零
1	1	1	0	0	1	输出首个信息位
2	0	0	1	0	0	输出第 2 信息位
3	0	0	0	1	0	输出第 3 信息位
4	1	0	1	1	1	4 位信息输出完毕，余式锁定为 110
5	—	0	0	1	1	输出校验位 $r_2$
6	—	0	0	0	1	输出校验位 $r_1$
7	—	0	0	0	0	输出校验位 $r_0$

整整 7 个时钟周期，无需微处理器介入，纯硬件自动吐出完整系统码字 1001110！

---

9.3.5 循环冗余校验（CRC）与工业标准

**循环冗余校验（Cyclic Redundancy Check, CRC）**是现代计算机网络（以太网、Wi-Fi、TCP/IP、USB、CAN 总线）中应用最为普及的高速硬件检错编码。

1. CRC 与循环码的辩证关系

作为检错系统，CRC 核心利用了“合法码多项式必能被生成多项式 $g(x)$ 整除”这一代数特性：

• 接收端用同样的 $g(x)$ 对接收码字 $y(x)$ 进行模 2 除法：若余式为零，判定帧无差错；若余式非零，立即上报 CRC 校验失败并丢弃损坏帧；
• ⚠️ 重要工程差异：作为纯检错码，CRC 并不苛求 $g(x)$ 必须为 $x^n+1$ 的因式。只要给定一个 $r$ 阶生成多项式 $g(x)$，任意长度 $k$ 的数据帧均可后缀 $r$ 位校验元构成 $(k+r,k)$ 分组检错码，其编码与译码硬件结构与循环码完全通用。

($a$) 生成多项式为 $x^8+x^7+x^4+x^3+x+1$ 的 CRC 编码器

($b$) 对应的 CRC 硬件检错译码器

---

2. 国际标准 CRC 生成多项式大全

工业通信标准经典 CRC 多项式

CRC 标准	校验位数 $r$	标准生成多项式 $g(x)$	主要应用领域与协议
CRC-4	4	$x^4+x+1$	电信 E1 多帧对齐监控
CRC-8	8	$x^8+x^2+x+1$	ATM 信元头差错控制（HEC）、1-Wire 总线
CRC-16-CCITT	16	$x^{16}+x^{12}+x^5+1$	$X$.25、HDLC 帧同步、蓝牙链路层
CRC-16-ANSI	16	$x^{16}+x^{15}+x^2+1$	USB 令牌包、Modbus 工业总线
CRC-24	24	$x^{24}+x^{23}+x^{14}+x^{12}+x^8+1$	3GPP LTE / 5G NR 物理层传输块校验
CRC-32 (IEEE 802.3)	32	$x^{32}+x^{26}+x^{23}+x^{22}+x^{16}+x^{12}+x^{11}+x^{10}+x^8+x^7+x^5+x^4+x^2+x+1$	以太网（Ethernet）、Wi-Fi (802.11)、ZIP/PNG 压缩校验
CRC-64-ISO	64	$x^{64}+x^4+x^3+x+1$	高性能分布式文件系统、大型数据库完整性校验

---

3. CRC 的漏检概率理论极限分析

设信道发生非全零错误图样 $e(x)$。当且仅当错误图样 $e(x)$ 自身恰好能够被生成多项式 $g(x)$ 整除时，接收端除法余数依然为 0，差错将彻底骗过译码器产生不可检测差错（漏检）。

在长为 $n=k+r$ 的空间中：

• 全部可能的非零错误图样总数为 $2^{k+r}-1$ 个；
• 其中能被 $g(x)$ 整除的非零错误图样恰好有 $2^k-1$ 个。

因此，在所有可能发生的错误模式中，CRC 的理论宏观漏检比例为：

Pₗeak = frac2^k - 12^(k+r) - 1 ≈ 2⁻r$$P_{\text{leak}}=\frac{2^k-1}{2^{k+r}-1}\approx 2^{-r}$$

• 对于 CRC-16：漏检率上限仅为 $2^{-16}\approx 1.52\times 10^{-5}$；
• 对于 CRC-32：漏检率上限急剧降至 $2^{-32}\approx 2.33\times 10^{-10}$（百亿分之二）！

加上实际物理信道中错误图样多为短突发，而 CRC 对于长度不超过 $r$ 的全部连续突发错误具有 100% 的绝对检出率，因而在工程上被公认为最为坚固、高效的检错屏障。

---

9.3 循环码 思考题与自测
