9.10 低密度校验码

根据香农信道编码定理，要使信道传输误码率逼近任意小且逼近香农容量极限，编码码长 $n$ 必须充分大。然而对于传统的通用线性分组码，若码长达到数千乃至数万（如 $n=1000,k=500$），可能出现的伴随式数目将高达 $2^{n-k}=2^{500}$ 个，在物理世界中绝无可能构建如此庞大的查找表，导致长码在工程上陷入“理论虽好却不可译”的死胡同。

1962 年，麻省理工学院（MIT）博士生罗伯特·加拉格尔（Robert Gallager）提出了低密度奇偶校验码（Low-Density Parity-Check Codes, LDPC 码）。因当时硬件技术限制，该理论沉睡了三十余年，直至 20 世纪 90 年代末被 Mackay、Neal 等人重新挖掘。如今，LDPC 码与极化码（Polar Codes）并列，成为人类史上最逼近香农理论极限的巅峰编码，并被正式确立为 5G NR 增强移动宽带（eMBB）数据业务的全球唯一官方标准。

---

9.10.1 稀疏监督矩阵与 Tanner 二分图

LDPC 码本质上是一类码长 $n$ 极长、但其监督矩阵 $\mathbf{H}$ 具有**极端稀疏性（Sparsity）**的线性分组码：

• 矩阵尺寸极其庞大（$m\times n$，其中 $m=n-k$ 可达数千行、上万列）；
• 矩阵内部非零元素“1”的分布密度极低（绝大部分元素均为 0），每行的行重 $d_c$ 与每列的列重 $d_v$ 远远小于码长 $n$。

1. 因子图模型：Tanner 图

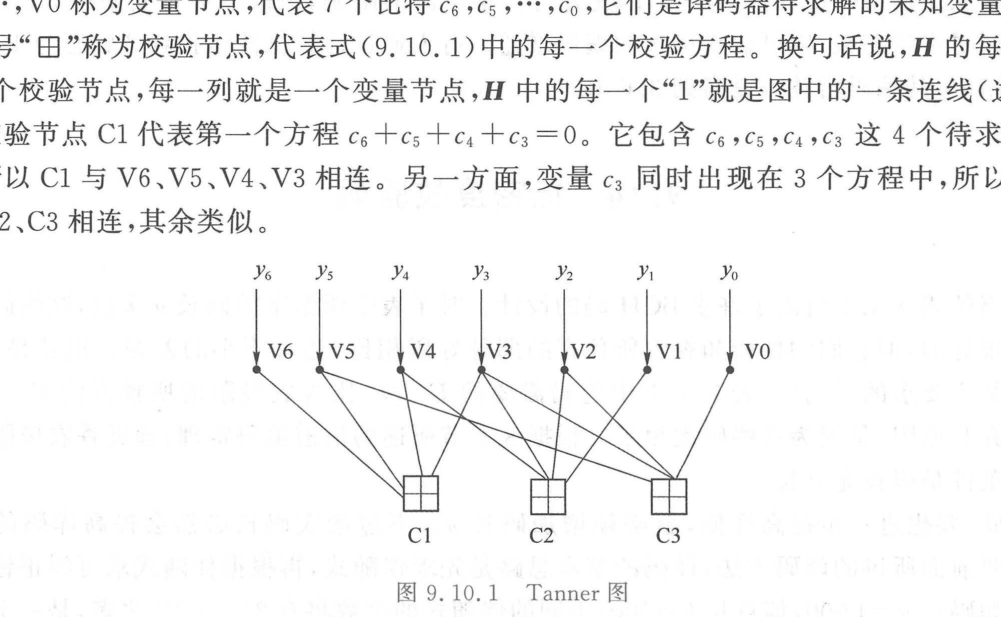

1981 年，迈克尔·坦纳（$R$. Michael Tanner）引入了二分图（Bipartite Graph）工具，使得超稀疏线性方程组的拓扑关系可视化为著名的 Tanner 图：

Tanner 图由两类互不相交的节点集合构成：

1. 变量节点（Variable Nodes, $V_j$）： 共 $n$ 个（对应上图中圆圈 $V_6,V_5,\dots ,V_0$），代表码字中的每一个待求解比特分量 $c_j$；
2. 校验节点（Check Nodes, $C_i$）： 共 $m=n-k$ 个（对应上图中正方形 $C_1,C_2,C_3$），代表每一条模 2 线性校验代数方程： ∑ⱼ=0ⁿ-1 Hᵢj cⱼ = 0 ±od 2$$\sum _{j=0}^{n-1}{H}_{ij}{c}_j=0(\mathrm{mod}2)$$
3. 边（Edges）： 当且仅当监督矩阵中第 $i$ 行第 $j$ 列元素 $H_{ij}=1$ 时，变量节点 $V_j$ 与校验节点 $C_i$ 之间存在一条连边。Tanner 图中的总连边数严格等于 $\mathbf{H}$ 矩阵中“1”的总总数目。

---

9.10.2 置信度传播（BP）与软判决迭代译码机理

LDPC 码彻底放弃了全局指数级伴随式查找，改而在 Tanner 二分图的网络连边上实施局部的并行消息传递算法（Message-Passing Algorithm），亦称置信度传播（Belief Propagation, BP）或和积算法（Sum-Product Algorithm, SPA）。

1. 消息传递的核心原则：排除自回路信息

节点间传递的消息代表对某个变量取值的统计概率估计（对数似然比 LLR）。 为了防止自身初始判断在闭环中形成正反馈自激死锁，节点向某条连边发送更新消息时，必须仅综合来自其他所有相邻连边的外部输入，严禁掺杂拟发送对象此前传来的旧信息。

2. 双向交替迭代四步流程

1. 初始化： 接收端根据解调后的信道连续波形，计算各个变量节点 $V_j$ 的初始信道先验对数似然比 $L_{\text{ch}}(y_j)$，并沿连边广播给相连的所有校验节点；
2. 校验节点更新（水平更新）： 校验节点 $C_i$ 依据模 2 校验奇偶和约束，计算外信息并传回各变量节点。其物理含义是：“根据与我相连的所有其他变量节点的报告，我认为你应当取何值”；
3. 变量节点更新（垂直更新）： 变量节点 $V_j$ 将信道先验软信息与除目标校验节点外的所有校验信息加权求和，生成新的置信度传回校验节点；
4. 硬判决与提前停止判据（Early Stopping）： 对每个变量节点的总累积 LLR 作硬判决得到临时码字 $\hat{\mathbf{c}}$。实时检验校验方程： H hatc^T stackrel?= 0^T$$\mathbf{H}{\hat{\mathbf{c}}}^T\stackrel{?}{=}{0}^T$$
   • 若满足校验方程，表明译码已成功收敛至有效合法码字，立即提前退出迭代输出结果；
   • 若不满足且未达到最大迭代次数（通常为 $10\sim 50$ 次），则返回第 2 步继续新一轮置信度更新。

LDPC 码译码复杂度的革命性突破

在 Tanner 图中，一次完整迭代的计算量严格正比于图中的连边总数（即 $\mathbf{H}$ 矩阵中 1 的总个数）。 由于 $\mathbf{H}$ 矩阵高度稀疏，连边数与码长呈纯粹的严格线性关系 $O(n)$！ 这一代数稀疏性使得上万比特超长码的实时高速译码从“天方夜谭”变为完全可硬件 ASIC 芯片化的现实。

---

9.10.3 校验矩阵构造与 5G 移动通信准循环 LDPC（QC-LDPC）

1. 消除短环与围长（Girth）优化

在 Tanner 图中，沿边循环一周回到起点的封闭路径称为环（Cycle）。

• 若存在长度为 4 的短环（Length-4 Cycle），意味着两个变量节点同时与两个校验节点相连，局部软信息将在短短 2 次迭代内迅速自我循环污染，破坏统计独立性假定，造成严重误码平层；
• 优秀 LDPC 矩阵的构造准则必须保证消除所有 4 环，并最大化图的最小环长（围长 Girth $\ge 6$）。

2. 5G NR 标准准循环 LDPC（QC-LDPC）

在 3GPP 5G NR 物理层规范（TS 38.212）中，全面采用了高度工程结构化的准循环 LDPC（Quasi-Cyclic LDPC, QC-LDPC）：

• 庞大的 $\mathbf{H}$ 矩阵被划分为由若干个大小为 $Z\times Z$ 的子块构成的阵列，每个子块要么为全零方阵，要么为单位矩阵的循环置换方阵（Cyclic Permutation Matrix）；
• 工程飞跃：QC-LDPC 能够支持极高速的大规模高度并行移位寄存器网络，吞吐量轻松突破数十吉比特每秒（$>20\text{ Gbit/s}$），以极低的硬件能耗完美支撑了 5G 时代的超高清无线互联。

---
